Eingänge - Unterputz

Tasterumsetzer für die Unterputzdose Zum Anschluss an den T-Anschluss des LCN-Moduls. Erfasst bis zu 8 Impulseingänge, unterscheidet je Eingang 3 Modi kurz, lang, los. Der Anschluss der Taster erfolgt über flexible Einzeladern, eine Verlängerung der Einzeladern ist unzulässig. Technische Daten   Abmessungen: 10mm x 22mm x 11mm  (B x L x H) Schutzart IP20

Binärsensor für die Unterputzdose Zum Aufschalten auf den I-Anschluss eines LCN-Moduls. Mit 40 cm langer Anschlussleitung. Erfasst bis zu 3 Dauerkontakte, unterscheidet je Eingang 2 definierte Zustände.   Hinweis: Die Abfragespannung zum N-Potential wird intern erzeugt, der Abfragestrom beträgt nur 50µA.   230V-Kontaktmaterialien sind nicht oder nur bedingt geeignet!   Technische Daten   Abmessungen: 11mm x 34mm x 13mm (B x L x H) Schutzart IP20

Tasterumsetzer 4 x 230V für die UP-Dose Zum Anschluss an den I-Anschluss eines LCN-Moduls. Der LCN-BT4R ist wahlweise als 4-fach Binärsensor oder als Tastenumsetzer für Netzspannung (230VAC) einsetzbar für alle LCN-Busmodule ab Version 140719 (Juli 2010). Die 4 Eingänge des LCN-BT4R werten Signale beliebiger Phasenlage gegen N aus. Die Eingänge sind galvanisch vom I-Anschluss getrennt. In der Funktion als Tastenumsetzer werden die Kommandos Kurz, Lang & Los in der A-Tabelle ausgelöst, als Binärsensor die Kommandos Lang & Los in der B-Tabelle. Mittels DIP-Schalter kann der LCN-BT4R umgeschaltet werden, so dass er als Tastenumsetzer oder als Binärsensor arbeitet. Technische Daten   Status – LED Abmessungen: ø 50mm x 20mm Schutzart IP20

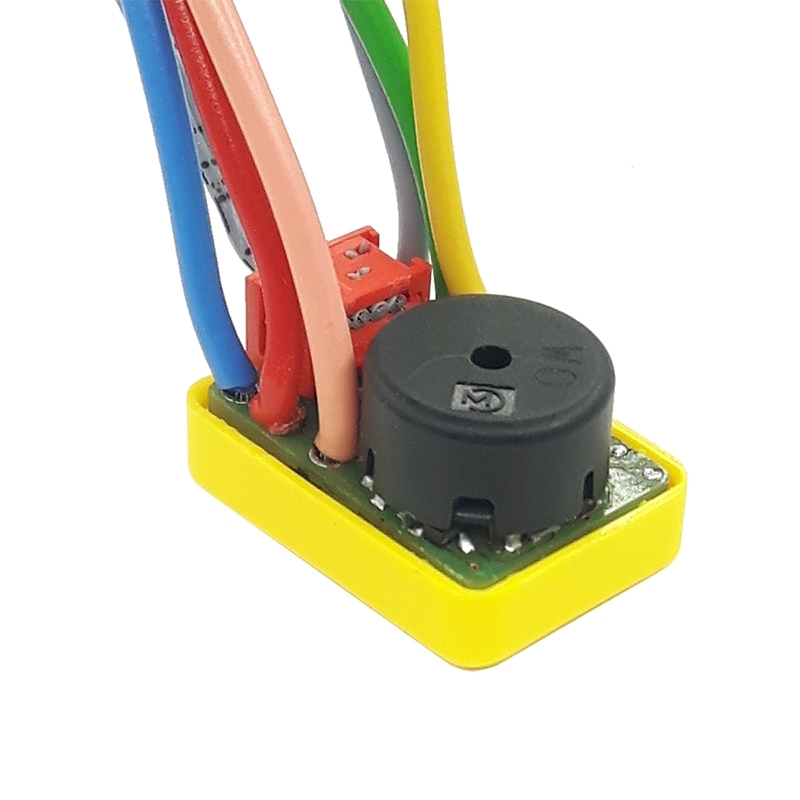

Kabelsatz mit akustischem Melder zum Anschluss von vier konventionellen Tastern Der LCN-T4I ist geeignet zum Einsatz am I-Anschluss aller Busmodule wie LCN-UPP, -UPS, -UMR usw. An ein Busmodul lassen sich bis zu zwei LCN-T4I anschließen, so dass sich maximal acht Tasten abfragen lassen. Jeder Tasteneingang unterscheidet die Betätigung KURZ, LANG und LOS. Der erste LCN-T4I wirkt auf die A-Tabelle, Taste 1-4, der zweite auf die A-Tabelle Taste 5-8. Außerdem enthält der Adapter einen akustischen Signalgeber. Anwendungsgebiete Zum Einbinden potentialfreier Kontakte und Taster in den LCN-Bus. Hinweis: Die Verbindungsleitungen zwischen einem Taster und dem LCN-T4I dürfen eine Maximallänge von drei Metern nicht überschreiten! Für längere Verbindungen steht der LCN-BT4R zur Verfügung.

LCN-TL6 Tasterumsetzer für GIRA SPS-Taster für die Unterputzdose Der LCN-TL6 ist ein Tastenumsetzer für GIRA SPS-Taster. Er ist vorgesehen zum Einsatz mit den LCN-UPP, LCN-UPS, LCN-UMR oder LCN-UPU Modulen. Anwendungsgebiete Der LCN-TL6 kann zur Auswertung von einem 1- oder 3-fach GIRA Taster (1-fach Best. Nr. 2001… oder 3-fach 2003…) verwendet werden. Es werden die Tasten der Tabelle A, Kurz-, Lang-, Los ausgeführt.Die 6 Status-LEDs werden individuell über den T-Anschluss gesteuert und über LCN-PRO konfiguriert (An, Aus, Blinken, Flackern). Für den Betrieb der Tastenhinterleuchtung wird ein externes Netzteil benötigt (LCN-NUI, nicht im Lieferumfang). Hinweise Das LCN-TL6 wird von Modulen ab Firmware 1B07 (Juli 2017) automatisch erkannt. Ältere Module ab Firmware 1706… kennen den LCN-TL6 nicht. Mit einem Trick können sie dennoch genutzt werden, wenn per Hand die Einstellung „GT6 mit Corona“ am T-Anschluss gewählt wird. Die Helligkeit und Tastenhinterleuchtung wird mit dem „GT-Helligkeit“ Kommando gesteuert.

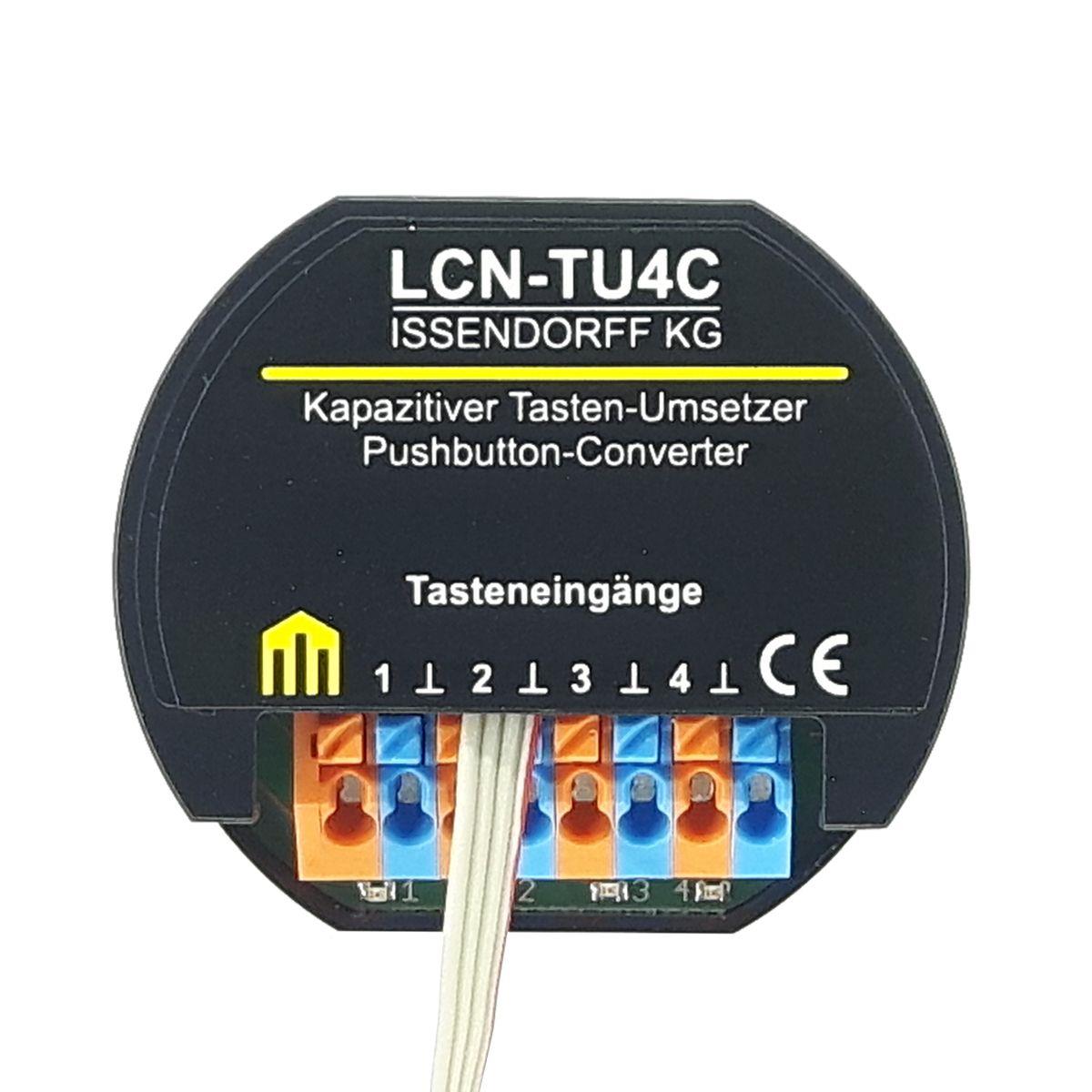

Sensor Tastenumsetzer für 4 Tasten   Zum Anschluss an den I-Anschluss des LCN-Moduls. Die Sensorflächen sind selbstklebend und können hinter beliebigen, elektrisch nicht leitfähigen Materialien angebracht werden. Für jede Taste stehen 3 Befehle (KURZ / LANG / LOS) zur Verfügung.   Technische Daten   Abmessungen: 50mm x 20mm Anschlusslänge zu Sensorfläche: 500mm Sensorfläche einer Taste: 60mm x 60mm Schutzart IP20

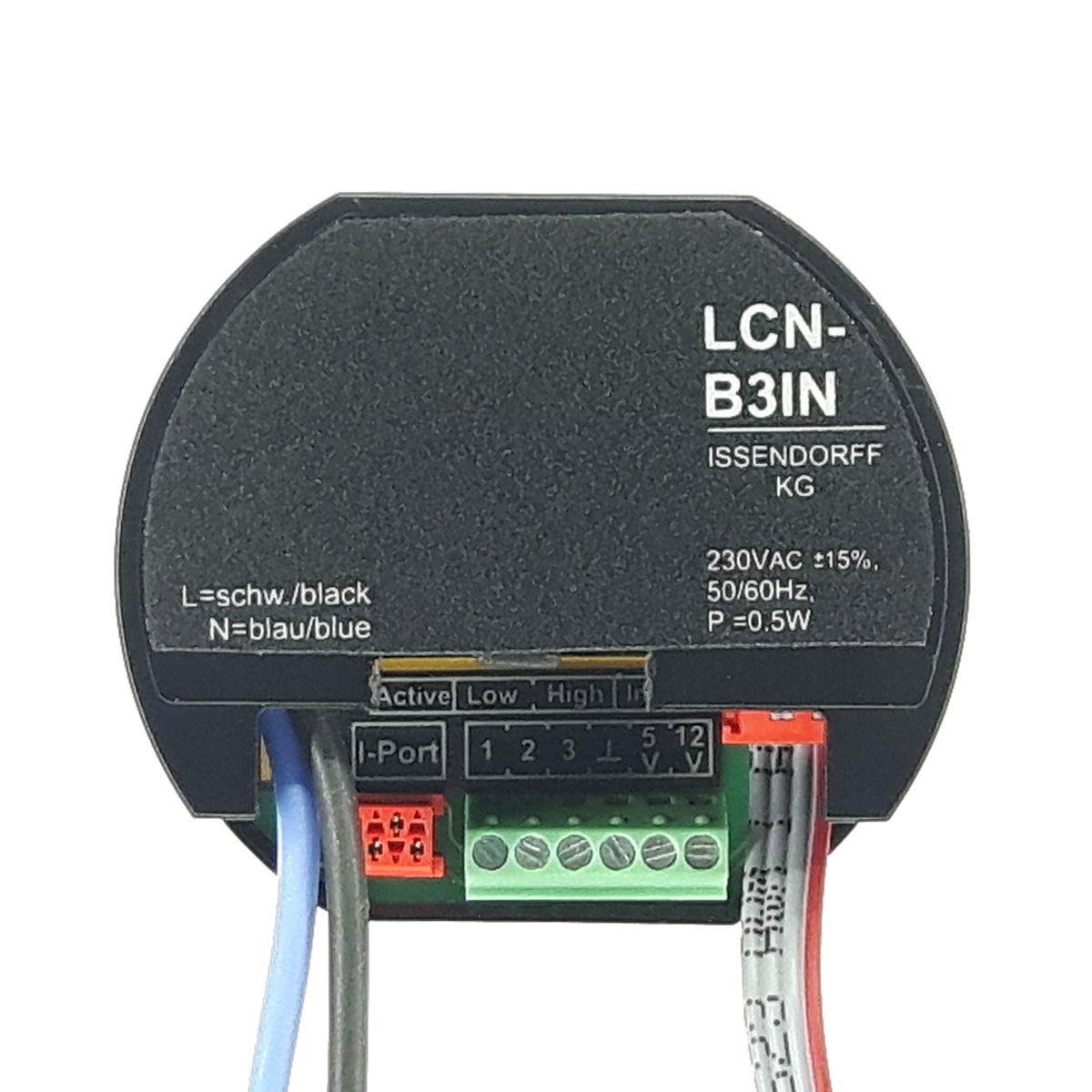

Binärsensor für die Unterputzdose mit integrierten Netzteil Zum Anschluss an den I-Anschluss eines LCN-Moduls. Binärsensor zur Auswertung von 3 potentialfreien Dauerkontakten, Abfragemöglichkeit für Sensoren, die eine Spannungsversorgung benötigen, z.B. Lichtschranken, Hallsensoren, usw. Technische Daten   Abmessungen: ø 52mm x 20mm Schutzklasse: IP20

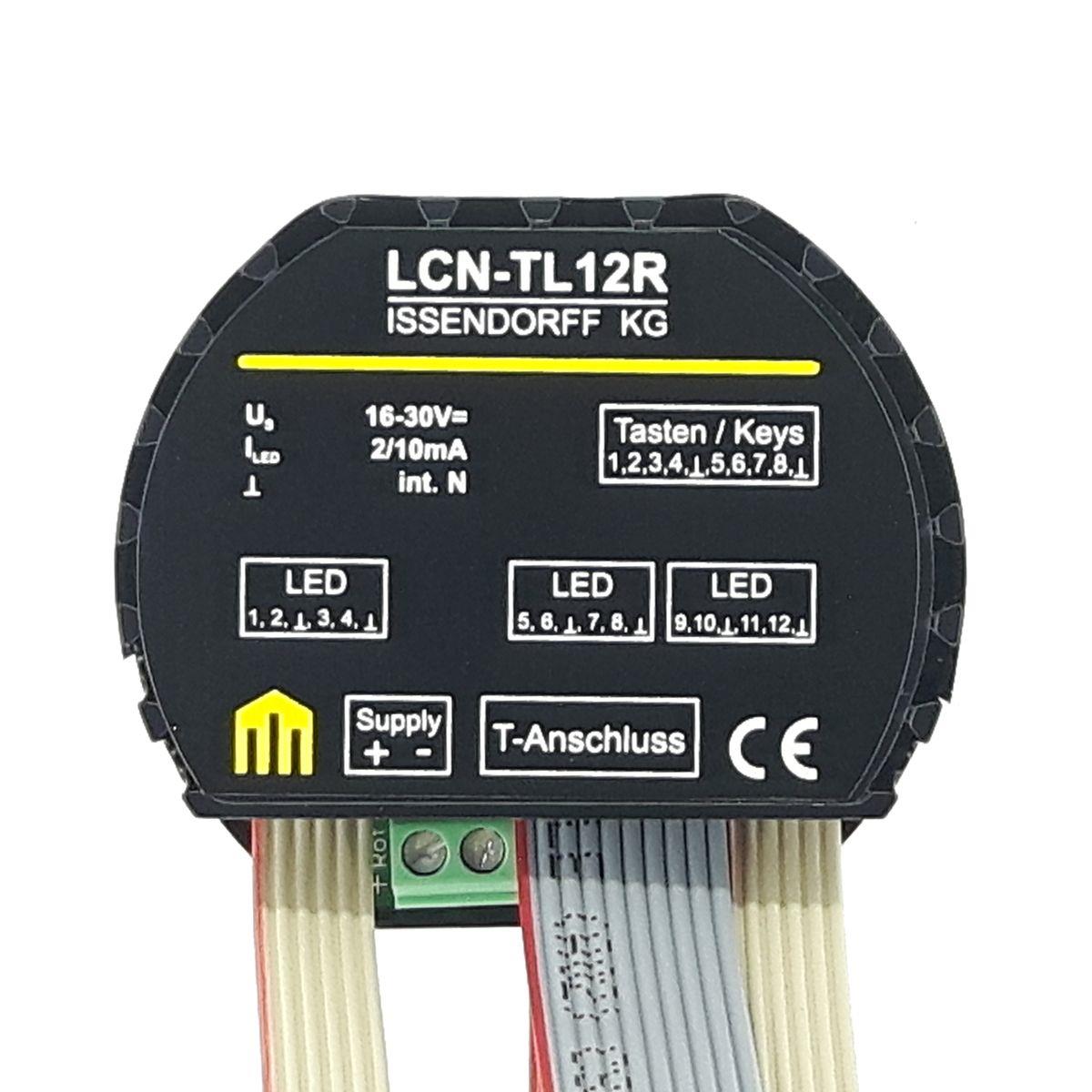

Tasterumsetzer mit 8 Tasteneingängen und 12 LED-Ausgängen für die UP-Dose Zum Anschluss an den T-Anschluss des LCN-Moduls. Erfasst 8 Impulseingänge, unterscheidet je Eingang 3 Modi kurz, lang, los. Steuert 12 beliebige LED mit und ohne Vorwiderstand. Die Ausgänge sind Stromquellen mit umschaltbarer Stromstärke 2mA/10mA. Hinweis: Es wird zusätzlich ein LCN-NU16 für die Versorgung der LEDs benötigt. Technische Daten   Abmessungen: 50mm ø x 20mm Schutzart IP20
