Sensor-/Aktormodul für die UnterputzdoseKombiniertes Sensor-/Aktor-Modul mit zwei elektronischen Schaltausgängen 230V, 300VA. Dimmbar im Phasenanschnitt oder als Schalter (schaltet im Spannungsnulldurchgang).Die 8 Tasteneingänge können 64 Zieladressen mit 192 Funktionen individuell steuern. Integrierter Impulsmesseingang für Fernsteuerempfänger. Das eingebaute Betriebsprogramm umfasst die folgenden Funktionen: Schalten und Dimmen der Ausgänge, Helligkeit und Änderungsgeschwindigkeit getrennt einstellbar. Inkl. Programme für Glühlampendimmen, Rollladen, Tore, usw... . Auswertung über 5 Schwellen (=10 Kommandos) mit Hysterese. Inklusive 2 Stetigregler, die unabhängig und zusätzlich zur Schwellwertverarbeitung genutzt werden können. Zwei Messgrößen können unabhängig voneinander erfasst und geregelt werden. Dekodieren der Telegramme des IR-Fernsteuerempfängers oder Transponder. Auswertung direkt oder über Zentralrechner. Funktionen für Tastenebenen, kodierte Übertragung, Senderunterscheidung.Weitere Funktionen: Steuerung mit Abhängigkeiten, Bildung von Verknüpfungen, Zählen, Rechnen, feste und dynamische Gruppenbildung, Erzeugung automatischer Statusmeldungen (echte Rückmeldungen) für die Visualisierung.LCN-SystembusfunktionenKommunikation mit bis zu 30000 Modulen, max. 250 Module pro Busebene. Protokoll mit Kollisionsvermeidung Dokumentation und Parametrierung rücklesbar im Modulspeicher  hinterlegt 100 Lichtszenenspeicher  je Ausgang verfügbar Anschlussmöglichkeiten für  EIB/KNX Tastsensoren (Standard), DSI-Dali-Interface, Relais Überlastschutz, die Ausgänge schalten bei zu großen Lasten die Verbraucher ab Hinweis: UPP-Module dürfen nicht direkt an Rollladen- oder Jalousiemotoren angeschlossen werden! Die Endschalter oder die Triacs im Modul können Schaden nehmen. Hier empfiehlt sich der Einsatz des Trennrelais LCN-R2U.Ein Filter (LCN-FI1) ist zwingend erforderlich sobald die elektronischen Ausgänge des LCN-UPP als Dimmer genutzt werden. Der Störfilter wird zwischen Modul und Verbraucher geschaltet, er dämpft die beim Dimmen auftretenden Störungen, gewährleistet so die Einhaltung der CE-Normen.Technische DatenIntegriertes Netzteil 230V ±15%, 0,4W,  pulsfest bis 4kV.Unterputzgehäuse der Anschluss erfolgt über ca. 20cm lange Einzeladern 0,75mm².Abmessung: 50mm ø x 20mm.Schutzart IP20

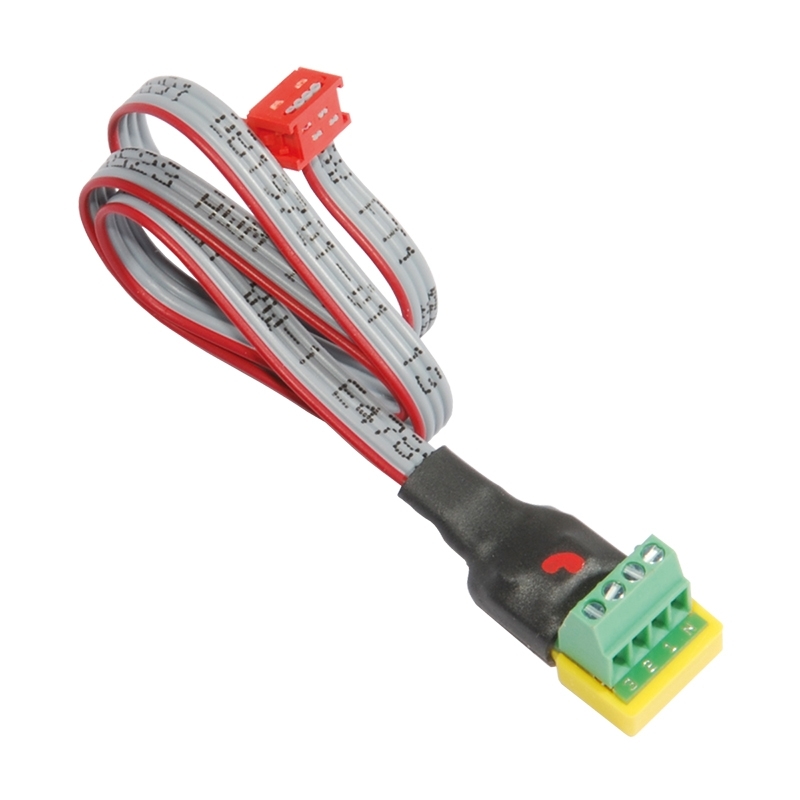

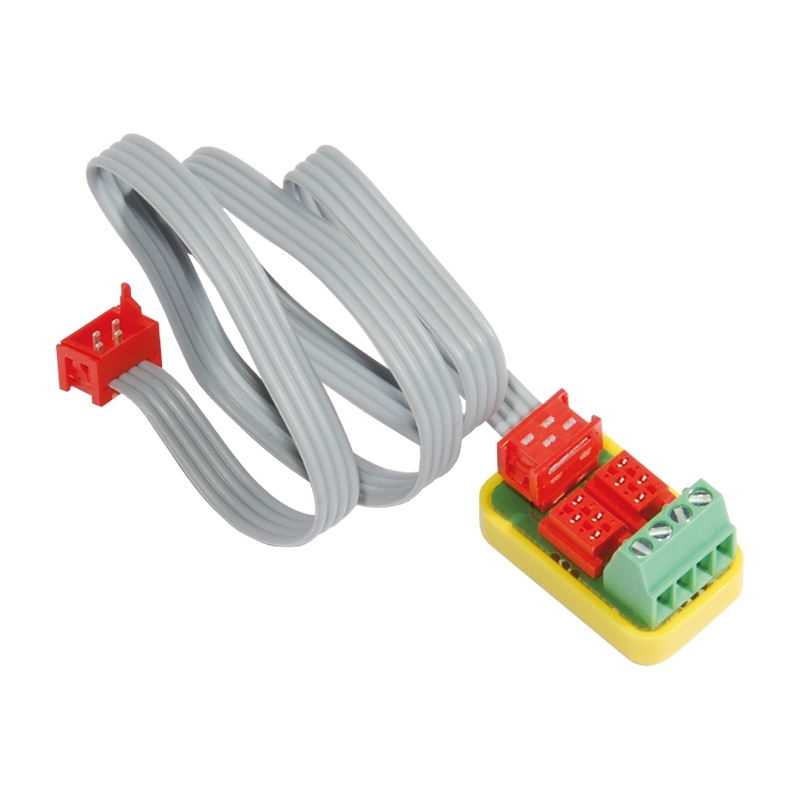

Adapter zur Verlängerung und Vervielfältigung des I-AnschlussEin LCN-IV wirkt als Verdopplung des I-Anschlusss. Über 2 LCN-IV kann der I-Anschluss mit IY(ST)Y 2x2x0,8mm bis zu 50m verlängert werden. Der LCN-IVH ist zusätzlich ein Impulssensor, hierbei wird ein 5V Signal über potentialfreie Kontakte ausgewertet.Technische DatenFrequenz: maximal 500 HzAbmessungen: 14mm x 21mm x 12mm (B x L x H)

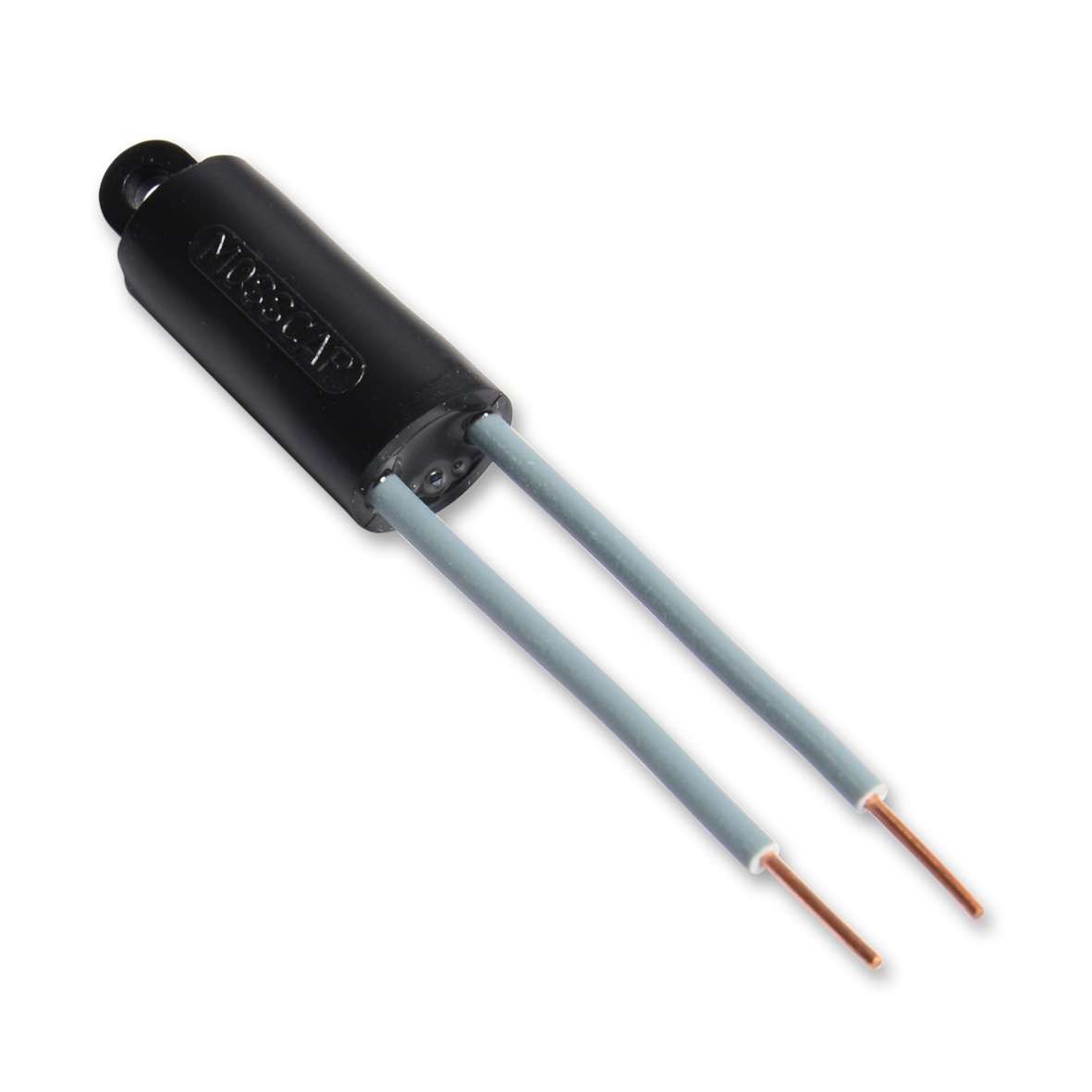

LCN-RSU - Set Restspannungsunterdrückung für LED Lampen im Dimmbetrieb. Lieferumfang: 1 Paket mit 4 Stück Inhalt.

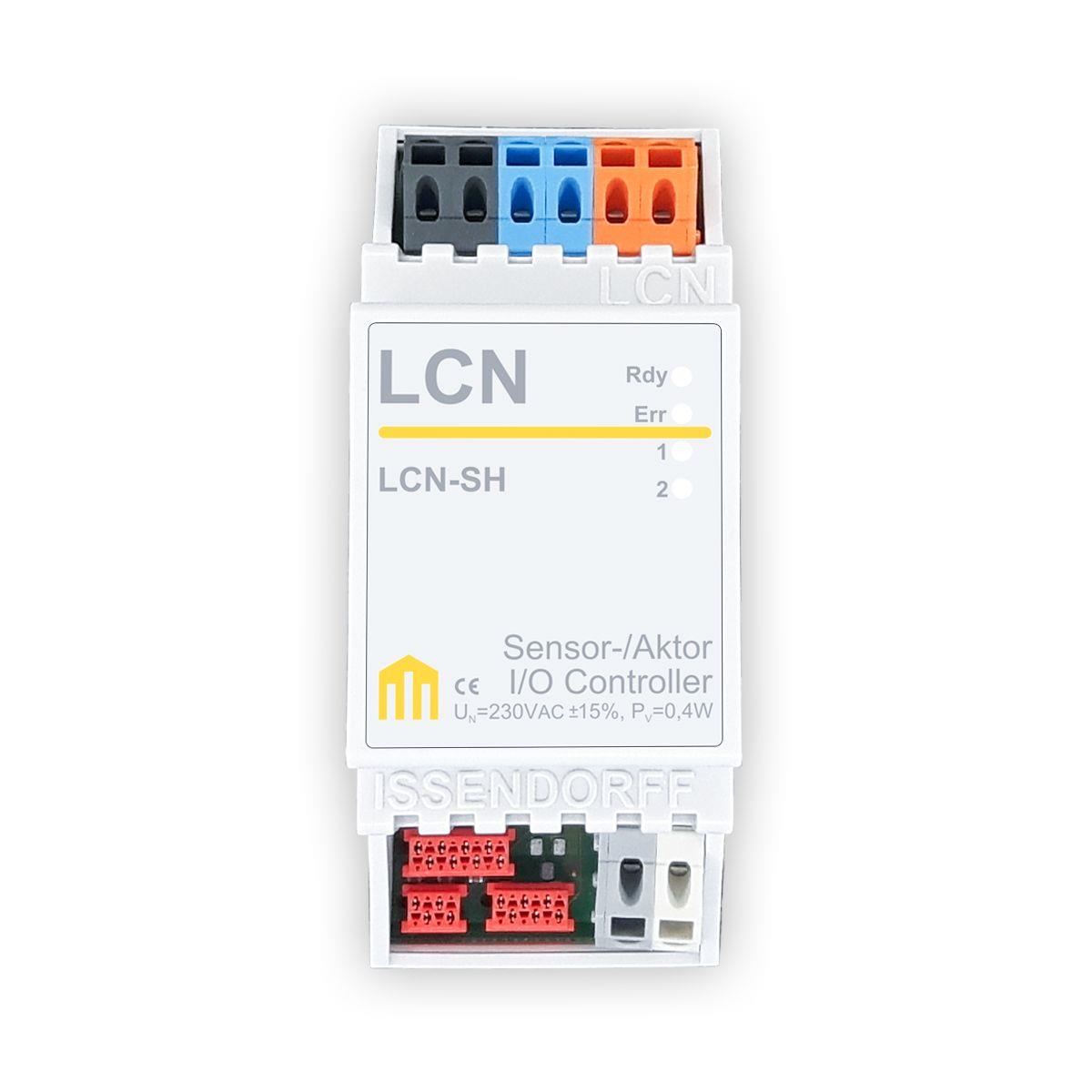

Sensormodul für Hutschiene (Standard)Die 8 Tasteneingänge können 64 Zieladressen mit 192 Funktionen individuell steuern. Integrierter Impulsmesseingang für Fernsteuerempfänger, Sensoren, usw.Auswertung über 5 Schwellen (=10 Kommandos) mit Hysterese. Zählen und Rechnen. Inklusive 2 Stetigregler, die unabhängig und zusätzlich zur Schwellwertverarbeitung genutzt werden können. Zwei Messgrößen können unabhängig voneinander erfasst und geregelt werden. Dekodieren der Telegramme des IR-Fernsteuerempfängers oder Transponder. Auswertung direkt oder über Zentral-Rechner. Funktionen für Tastenebenen, kodierte Übertragung, Senderunterscheidung.Ansteuerung von 8 Relais über LCN-R2H/R6H und Abfrage von bis zu 8 Binäreingängen über bis zu 2 LCN-BT4H.Weitere Funktionen: Steuerung mit Abhängigkeiten, Bildung von Verknüpfungen, feste und dynamische Gruppenbildung, Erzeugung automatischer Statusmeldungen für die Visualisierung, Zeitgeber.LCN-SystembusfunktionenKommunikation mit bis zu 30000 Modulen, max. 250 Module pro Busebene. Protokoll mit Kollisionsvermeidung Dokumentation und Parametrierung rücklesbar im Modulspeicher hinterlegt Technische DatenIntegriertes Netzteil 230V ±15%, 0.4W, pulsfest bis 4kVAbmessungen: 38mm x 92mm x 66mm (B x L x H)35mm Hutschienenmontage 2 TESchutzart IP20

Sensormodul für UnterputzdoseDas Sensormodul für 230 Volt mit 8 Tasteneingänge kann 64 Zieladressen mit 192 Funktionen individuell steuern. Integrierter Impulsmesseingang für Fernsteuerempfänger. Auswertung über 5 Schwellen (=10 Kommandos) mit Hysterese. Inklusive 2 Stetigregler, die unabhängig und zusätzlich zur Schwellwertverarbeitung genutzt werden können. Zwei Messgrößen können unabhängig voneinander erfasst und geregelt werden. Dekodieren der Telegramme des IR-Fernsteuerempfängers oder Transponders. Auswertung direkt oder über Zentralrechner. Funktionen für Tastenebenen, kodierte Übertragung, Senderunterscheidung.Weitere Funktionen: Steuerung mit Abhängigkeiten, Bildung von Verknüpfungen, Zählen, Rechnen, feste und dynamische Gruppenbildung, Erzeugung automatischer Statusmeldungen (echte Rückmeldungen) für die Visualisierung.LCN-SystembusfunktionenKommunikation mit bis zu 30000 Modulen, max. 250 Module pro Busebene. Protokoll mit Kollisionsvermeidung Dokumentation und Parametrierung rücklesbar im Modulspeicher hinterlegt Anschlussmöglichkeiten für  EIB/KNX Tastsensoren (Standard), DSI-Dali-Interface, Relais volle Tableaufunktionalität Technische DatenIntegriertes Netzteil 230V ±15%, 0,4W, pulsfest bis 4kV.Im Unterputzgehäuse mit Anschluss über ca. 20cm lange Einzeladern 0,75mm².Abmessung: 50mm ø x 12mm.

Universal Rollladen-/Jalousie-Modul für die UnterputzdoseDas Rollladenmodul LCN-UMR ist ein Sensor-Aktor Modul des LCN Bussystems zum Steuern von Rollladen-/Jalousiemotoren. Es verfügt über zwei schaltbare, gegeneinander verriegelte Relais-Ausgänge 230V.AnschlussVersorgungsspannung: 230V AC ±15%, 50/60Hz (110V AC lieferbar)Leistungsaufnahme: <0,5WNetzanschluss: 5 Litzen mit Aderendhülse 0,75mm2Anschluss Sensorseite: T- und I-Anschluss AusgängeTyp: 2x Relais je 6A, gegeneinander verriegeltMech. Lebensdauer: 1.000.000 SchaltzyklenSchaltleistung: empfohlen max. 800WEinschaltstrom: max. 50A 8/10µs EinbauBetriebstemperatur: -10°C bis +40°CLuftfeuchtigkeit: max. 80% rel., nicht betauendUmgebungsbedingungen: Verwendung in ortsfester Installation nach VDE632, VDE637Schutzart: IP20 bei Einbau in UP-Dose, nur ortsfeste InstallationAbmessungen (BxTxH): 50mm ø x 22mm

Sensor-/Aktormodul für die UP-Dose mit Phasen AB- und ANschnitt-DimmerDas Unterputz Modul LCN-UPU ist ein Sensor-Aktor des LCN Bussystems. Es verfügt über zwei schalt- bzw. dimmbare elektronische Ausgänge 230V. Zwei weitere Ausgänge sind in der Software verfügbar, aber nicht nach außen geführt.Die 8 Tasteneingänge können 64 Zieladressen mit 192 Funktionen individuell steuern. Integrierter Impulsmesseingang für Fernsteuerempfänger. Das eingebaute Betriebsprogramm umfasst die folgenden Funktionen: Schalten und Dimmen der Ausgänge, Helligkeit und Änderungsgeschwindigkeit getrennt einstellbar. Inkl. Programme für Glühlampendimmen, Rollladen, Tore, usw. Auswertung über 5 Schwellen (=10 Kommandos) mit Hysterese. Inklusive 2 Stetigregler, die unabhängig und zusätzlich zur Schwellwertverarbeitung genutzt werden können. Zwei Messgrößen können unabhängig voneinander erfasst und geregelt werden. Dekodieren der Telegramme des IR-Fernsteuerempfängers oder Transponder. Auswertung direkt oder über Zentralrechner. Funktionen für Tastenebenen, kodierte Übertragung, Senderunterscheidung.Weitere Funktionen: Steuerung mit Abhängigkeiten, Bildung von Verknüpfungen, Zählen, Rechnen, feste und dynamische Gruppenbildung, Erzeugung automatischer Statusmeldungen (echte Rückmeldungen) für die Visualisierung.LCN-SystembusfunktionenKommunikation mit bis zu 30000 Modulen, max. 250 Module pro Busebene. Protokoll mit Kollisionsvermeidung Dokumentation und Parametrierung rücklesbar im Modulspeicher  hinterlegt 100 Lichtszenenspeicher je Ausgang verfügbar Anschlussmöglichkeiten für EIB/KNX Tastsensoren (Standard), DSI-Dali-Interface, Relais Überlastschutz, die Ausgänge schalten bei zu großen Lasten die Verbraucher ab Hinweis: UPU-Module dürfen nicht direkt an Rollladen- oder Jalousiemotoren angeschlossen werden! Die Endschalter oder die Triacs im Modul können Schaden nehmen. Hier empfiehlt sich der Einsatz des Trennrelais LCN-R2U am UPU oder direkt ein LCN-UMR.Ein Filter (LCN-FI1) ist zwingend erforderlich sobald die elektronischen Ausgänge des LCN-UPU  als PhasenANschnittsdimmer genutzt werden. Der Störfilter wird zwischen Modul und Verbraucher geschaltet, er dämpft die beim Dimmen auftretenden Störungen, gewährleistet so die Einhaltung der CE-Normen. Im Phasenabschnitt wird das FI1 nicht benötigt.Technische DatenIntegriertes Netzteil 230V ±15%, 0,5W, pulsfest bis 4kVUnterputzgehäuse der Anschluss erfolgt über ca. 20cm lange Einzeladern 0,75mm²Abmessung: 50mm ø x 22mmSchutzart IP20

Sensor-/Aktormodul für Hutschiene (Standard)Kombiniertes Sensor-/Aktor-Modul mit zwei elektronischen Schaltausgängen 230V, je 300VA, dimmbar im Phasenanschnitt oder als Schalter (schaltet im Spannungsnulldurchgang), mit Funkentstörung. Die 8 Tasteneingänge können 64 Zieladressen mit 192 Funktionen individuell steuern. Integrierter Impulsmesseingang für Fernsteuerempfänger, Sensoren, ... .Das eingebaute Betriebsprogramm umfasst die folgenden Funktionen: Schalten und Dimmen der Ausgänge, Helligkeit und Änderungsgeschwindigkeit getrennt einstellbar. Inkl. Programme für Glühlampendimmen, Lamellenverstellung, Rollladen, Tore, usw. Auswertung über 5 Schwellen (=10 Kommandos) mit Hysterese. Zählen und Rechnen. Inklusive 2 Stetigregler, die unabhängig und zusätzlich zur Schwellwertverarbeitung genutzt werden können. Zwei Messgrößen können unabhängig voneinander erfasst und geregelt werden. Dekodieren der Telegramme des IR-Fernsteuerempfängers oder Transponder. Auswertung direkt oder über Zentral-Rechner. Funktionen für Tastenebenen, kodierte Übertragung, Senderunterscheidung.Ansteuerung von 8 Relais über LCN-R2H/R6H und Abfrage von bis zu 8 Binäreingängen über bis zu 2 LCN-BT4H.Weitere Funktionen: Steuerung mit Abhängigkeiten, Bildung von Verknüpfungen, feste und dynamische Gruppenbildung, Erzeugung automatischer Statusmeldungen für die Visualisierung, Zeitgeber.LCN-SystembusfunktionenKommunikation mit bis zu 30000 Modulen, max. 250 Module pro Busebene. Protokoll mit Kollisionsvermeidung 100 Lichtszenenspeicher  je Ausgang verfügbar Dokumentation und Parametrierung rücklesbar im Modulspeicher  hinterlegt Überlastschutz, die Ausgänge schalten bei zu großen Lasten die Verbraucher ab Technische DatenIntegriertes Netzteil 230V ±15%, 0.4W, pulsfest bis 4kVAbmessungen: 38mm x 92mm x 66mm (B x L x H)35mm Hutschienenmontage 4 TESchutzart IP20

Binärsensor für die UnterputzdoseZum Aufschalten auf den I-Anschluss eines LCN-Moduls.Mit 40 cm langer Anschlussleitung. Erfasst bis zu 3 Dauerkontakte, unterscheidet je Eingang 2 definierte Zustände. Hinweis: Die Abfragespannung zum N-Potential wird intern erzeugt, der Abfragestrom beträgt nur 50µA.230V-Kontaktmaterialien sind nicht oder nur bedingt geeignet! Technische DatenAbmessungen: 11mm x 34mm x 13mm (B x L x H)Schutzart IP20

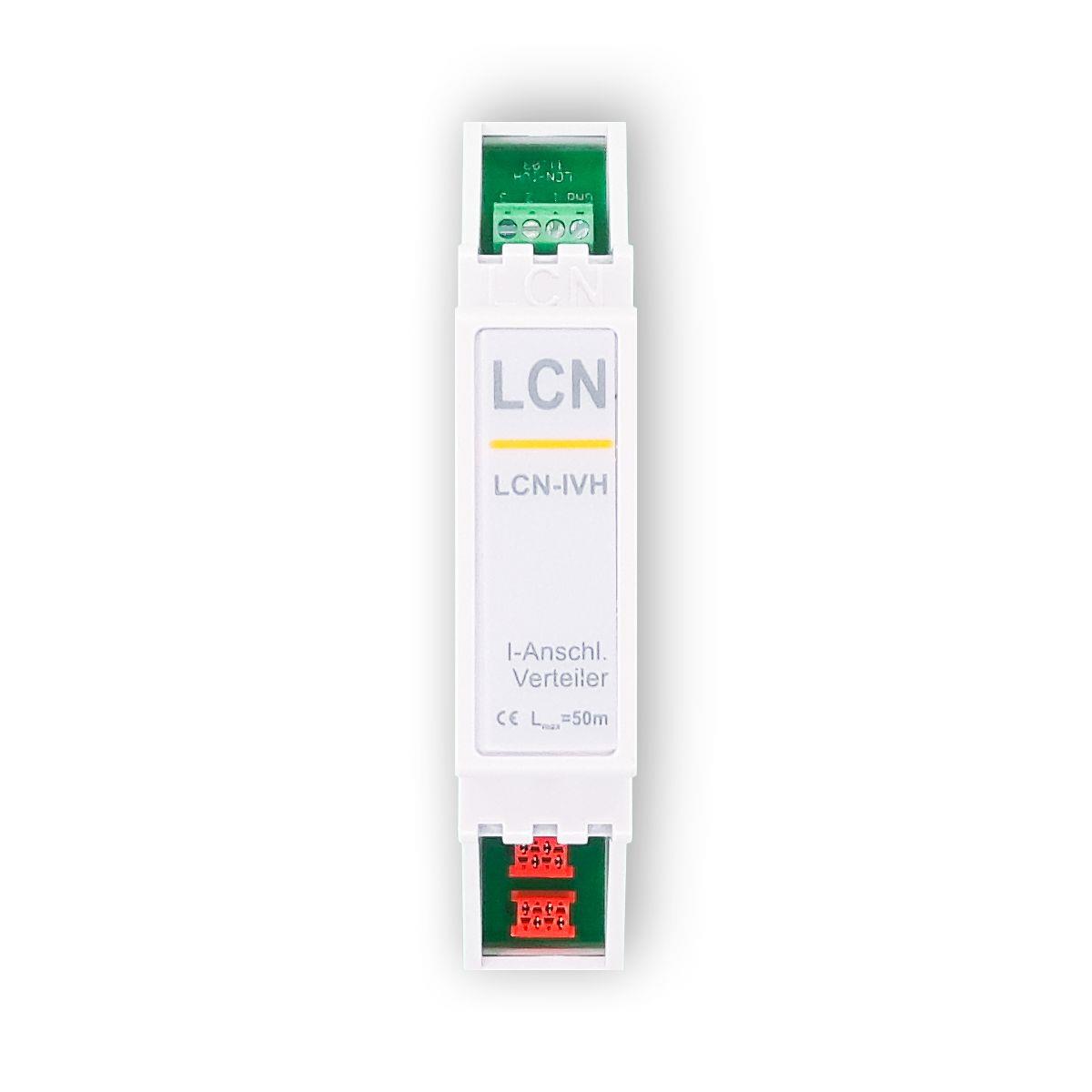

Adapter zur Verlängerung und Vervielfältigung des I-Anschluss für die HutschieneEin LCN-IV(H) wirkt als Verdopplung des I-Anschlusss. Über 2 LCN-IV(H) kann der I-Anschluss mit IY(ST)Y 2x2x0,8mm bis zu 50m verlängert werden. Der LCN-IVH ist zusätzlich ein Impulssensor, hierbei wird ein 5V Signal über potentialfreie Kontakte ausgewertet.Technische DatenFrequenz: maximal 500 Hz.Abmessungen: 17mm x 92mm x 66mm (B x L x H)35mm Hutschienenmontage 1TESchutzart IP20

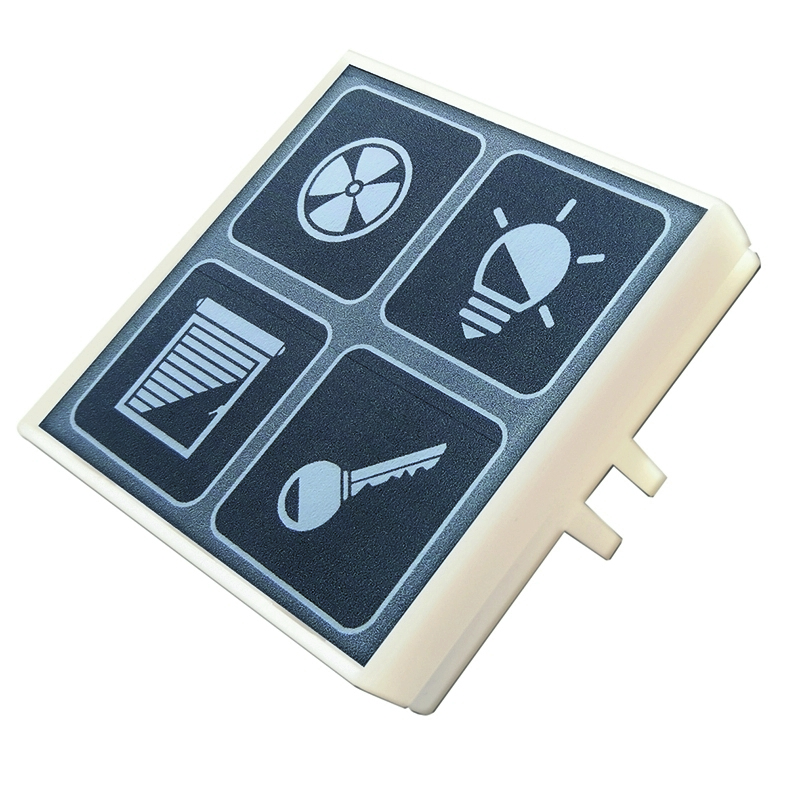

Elektromechanischer Vierfach-Taster im 55 mm-Format; in Weiß Der LCN-MT4 ist ein mechanischer Vierfach-Taster im 55 mm-Format zum direkten Anschluss an LCN-Module über den I-Anschluss. Er erlaubt alle Steuerfunktionen im Local Control Network mit einem sehr gutem Preis-Leistungsverhältnis. Der integrierte Infrarot-Empfänger erlaubt zusätzlich die Steuerung durch LCN-Fernbedienungen wie die LCN-RT. Jede der vier Tasten verfügt über eine Status-LED sowie eine flächige, einstellbare Tastenhinterleuchtung und kann individuell beschriftet werden. Je nach Betätigung sendet er eines der LCN-Steuerkommandos KURZ, LANG oder LOS. Die vier roten Tasten-LEDs können dazu individuell programmiert werden, nämlich als An, Aus, Blinkend oder Flackernd. So gestattet der LCN-MT4 eine Signalisierung von Systemzuständen nach Industrienorm. Eingebaut in die LCN-Rahmen LCN-G55 oder -GS55 beleuchtet der Taster mit seinem Corona®-Licht die rückwärtige Wand zur Orientierung und für einen stärkeren Kontrast. Anwendungsgebiete Das LCN-MT4 ist für die Montage in trockenen Innenräumen bestimmt.Es kann für alle Schalt,- Regel- und Steuerungsaufgaben im LCN-Bus eingesetzt werden.Er eignet sich für alle 55 mm-Rahmen. Mit dem LCN-G55- und -GS55-Rahmen kann das Corona-Licht genutzt werden.

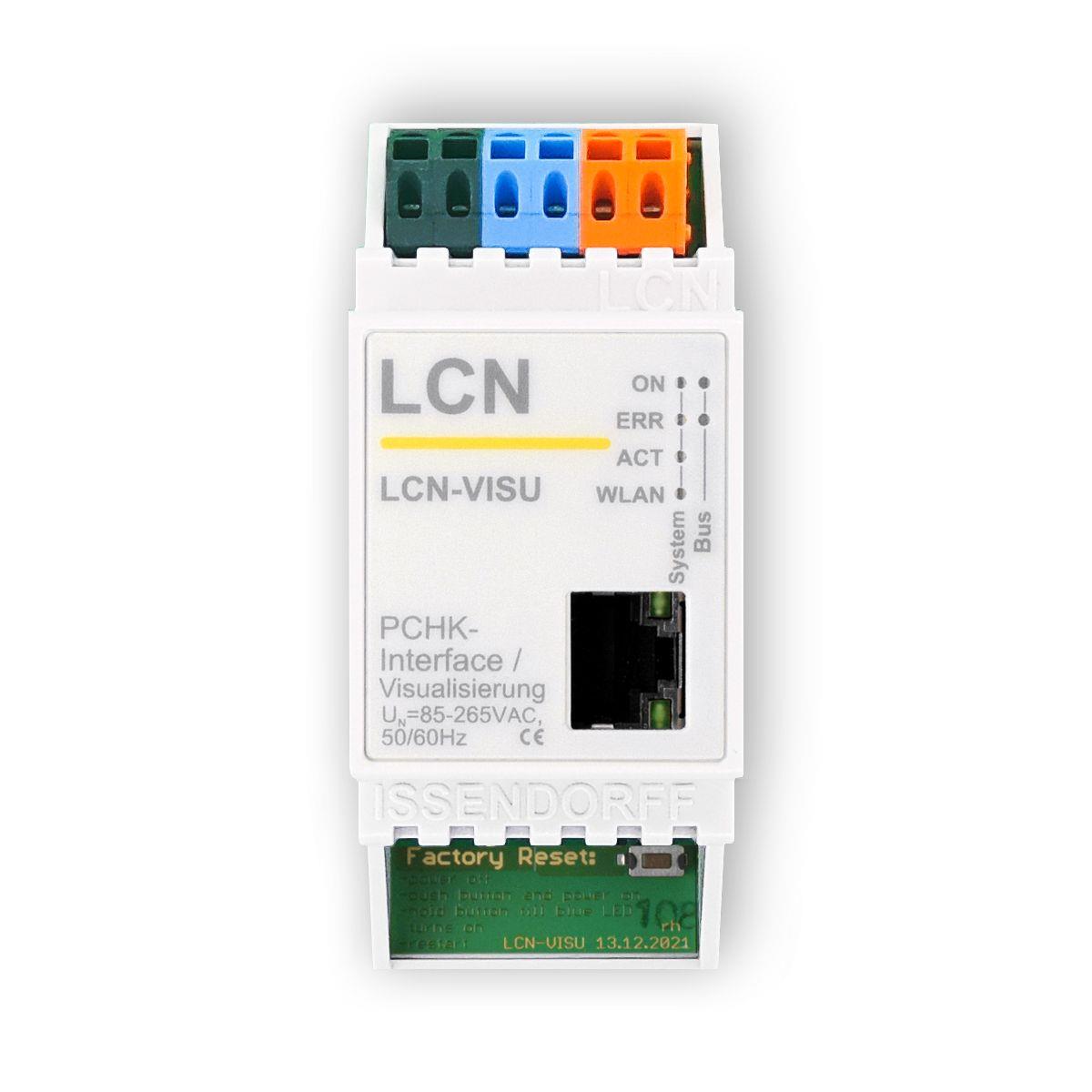

Koppel- und Visualisierungsmodul zum Anschluss an ein Netzwerk   Der LCN-VISU ist ein kombiniertes Visualisierungs- und Netzwerk-Koppelmodul für den LCN-Bus. Die Kommunikation erfolgt über LAN mit RJ45 oder WLAN. Der Koppler beinhaltet den LCN-PCHK-Dienst. Er ist kompatibel mit allen LCN-Busmodule ab Firmware 0701... (Januar 1997). Anwendungsgebiete Typische Anwendungsgebiete des LCN-VISU sind: Fernwartung mit LCN-PROVisualisierung mit LCN-GVSKopplung mit PCK-ProtokollVisualisierung mit OpenHAB Der LCN-VISU dient in LCN-Anlagen als Netzwerkzugang zum LCN-System. Über diesen Zugang wird die Parametrierung des LCN-Systems vom Installateur vorgenommen oder gewerkeübergreifend zu anderen Systemen gekoppelt. Ein weiterer Anwendungsfall ist die Anbindung der LCN-Visualisierung auf dem PC. Mittels der Systemsoftware LCN-GVS erfolgt der direkte und bidirektionale Datenaustausch zwischen LCN-Systemzuständen sowie auch direkten Steuerkommandos vom Visualisierungs-PC. Die neue integrierte OpenHAB-Visualisierung ist schnell eingerichtet, sie wird automatisch anhand der Beschriftungen und Kommentare in der PCN-Pro Programmierung generiert. Eine Anbindung aller für den OpenHAB-Standart existierenden Geräte ist einfach zusätzlich möglich. Hardwareausstattung RJ-45 SchnittstelleWLAN-SchnittstelleAnschluss an den LCN-BusOptische Statusanzeige des Betriebszustandes Hinweis: Es ist nicht möglich mit zwei LCN-PRO derselben Lizenz auf den LCN-VISU zuzugreifen.  Funktionsbeschreibung Der LCN-VISU unterstützt zwei gleichzeitige PCHK-Verbindungen zum LCN-Bus, somit können die LCN-GVS und die LCN-PRO gleichzeitig auf den Bus zugreifen. Der PCHK-Monitor unter Windows dient optional zur weiteren Konfiguration und Überwachung des LCN-VISU. Für die dritte Verbindung zum LCN-Bus muss eine LCN-PCHK Lizenz in der Vollversion über den PCHK-Monitor eingegeben werden. Jede weitere Verbindung erfordert eine Upgrade-Lizenz. Kopplung LCN-PCKUm die Daten von einer Drittanwendung, per LCN-PCK, auf den LCN-Bus zu bekommen, wird diese Software benötigt. Sie puffert eingehende und ausgehende Kommandos und Meldungen, prüft und übersetzt sie. Als Kommunikations-Anschluss wird das TCP/IP-Netzwerk genutzt. Dieses Protokoll arbeitet mit einfachen ASCII-Strings. Ein Beispiel: M000111A1100010 bedeutet Modul 111 in Segment 000, Ausgang 1 auf 100 mit Rampe 10. Auch die Rückmeldungen wie Status oder Messwerte werden ähnlich simpel und logisch zurückgeliefert. Diese Art der Kommunikation ist schnell und einfach in Drittanwendungen zu implementieren. Uhrzeit/DatumBei bestehender Internet-Verbindung “setzt” der LCN-VISU die Uhrzeit regelmäßig neu. Somit haben alle LCN-Module die aktuelle Uhrzeit, die auf einem LCN-GT4D/-GT10D angezeigt werden kann. Über die VISU Weboberfläche kann diese Funktion konfiguriert werden.  Technische Daten Anschluss Versorgungsspannung: 85V - 265V, 50/60 HzLeistungsaufnahme: 2 WKlemmen Versorgung: schraublos, massiv max. 2,5 mm² oder Litze mit Aderendhülse max 1,5 mm², durchschleifbarer Strom max. 16 A  Anschluss an das Netzwerk LAN: RJ45WLAN: 802.11b/g/n, WPA2 verschlüsselt Einbau  Betriebstemperatur: -10 bis 40 °CLuftfeuchtigkeit: Max. 80% rel., nicht betauendUmgebungsbedingungen: Verwendung in ortsfester Installation nach VDE 632, VDE 637Schutzart: IP20 Die LCN-VISU trennt/isoliert den LCN-Bus bis 4kV galvanisch von dem RJ45-Buchse. LieferumfangLCN-Visu

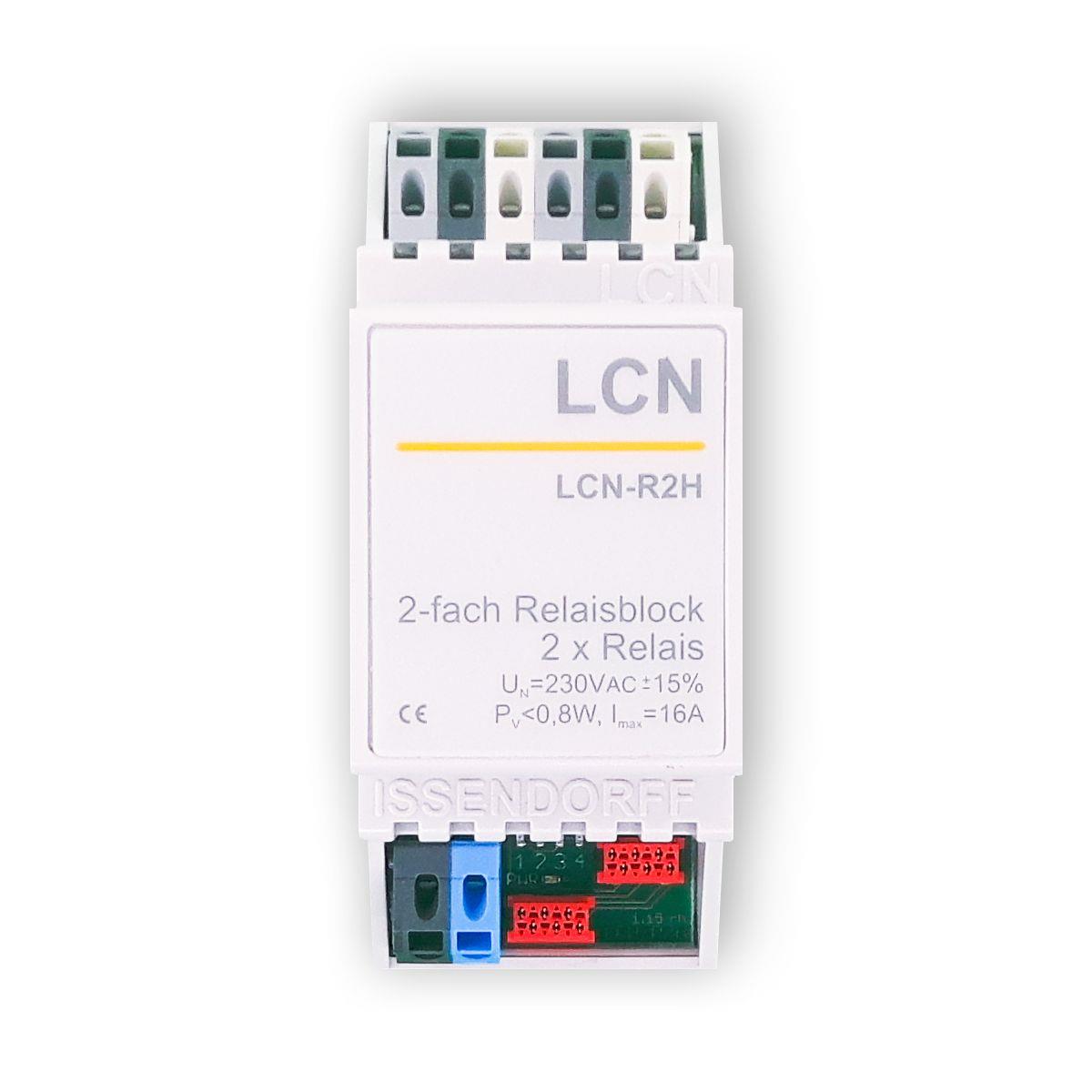

Relaisbaustein mit 2 x 16A WechslerZum individuellen, unabhängigen Betrieb von bis zu 2 Verbrauchern oder zum Steuern eines Motors (Jalousie, Rollladen oder Markisen) am P-Anschluss eines LCN Moduls.Lastrelais mit jeweils 2 Umschaltkontakten.Technische DatenBetriebs- u. Status-LEDIntegriertes Netzteil 230V ±15%, 1WRelaistyp: Wechselkontakt 230V/16A, AC1 (ohmsche Last)Max. Einschaltstrom: 70ABetriebsstrom: 100mA-16AAbmessungen: 34,5mm x 92mm x 66mm (B x L x H)35mm Hutschienenmontage 2TESchutzart IP20

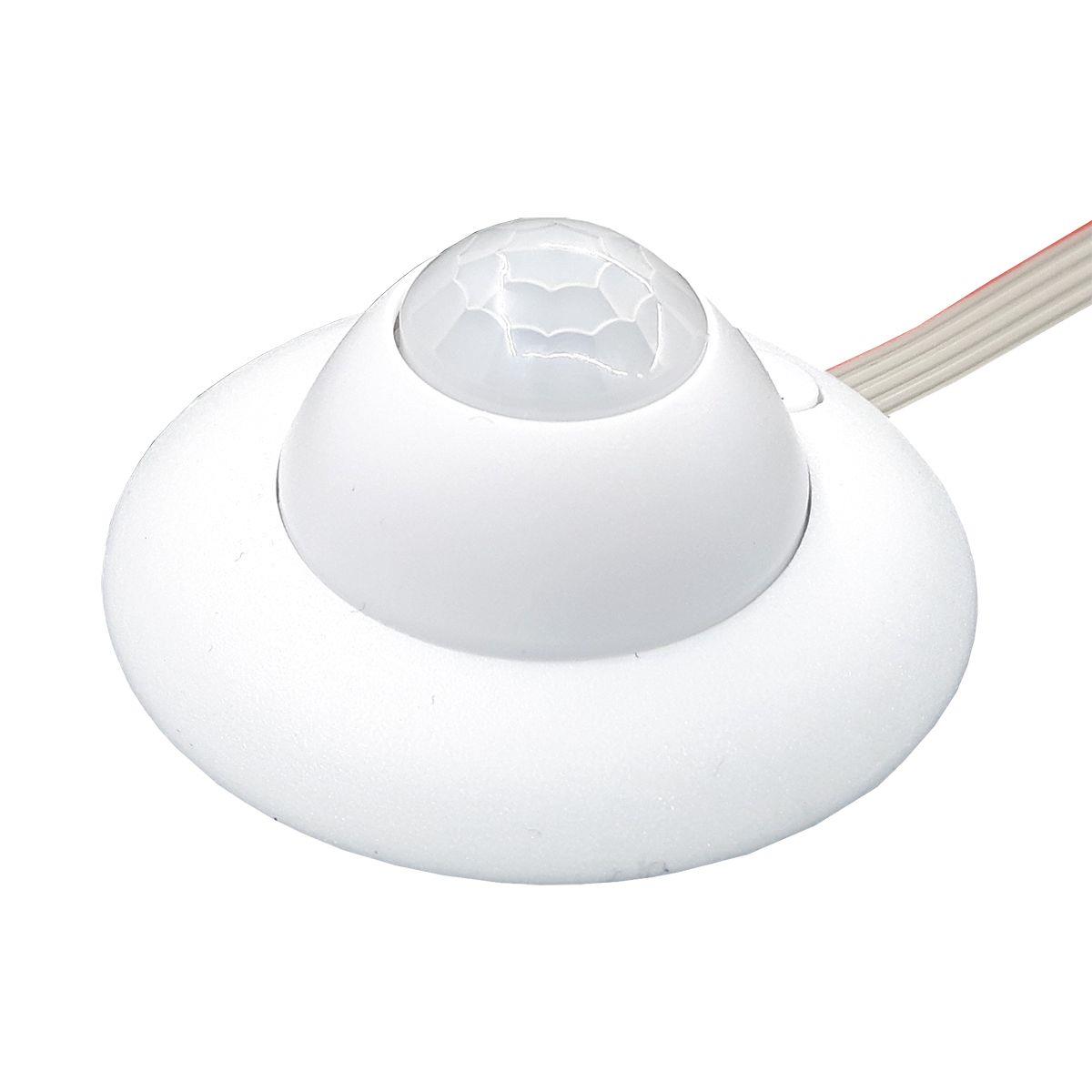

Passiv-Infrarot Präsenz-/Bewegungmelder Bewegungmelder (Präsenzmelder) für den Innenbereich. Zum Anschluss am I-Anschluss eines LCN-Moduls. Die Zuleitung kann über 2 LCN-IV bis zu 50m verlängert werden. Technische Daten Montage: Schraubbefestigung auf eine Auslassdose ø 35mmAbmessungen: ø 45mm x 25mmSchutzart IP20

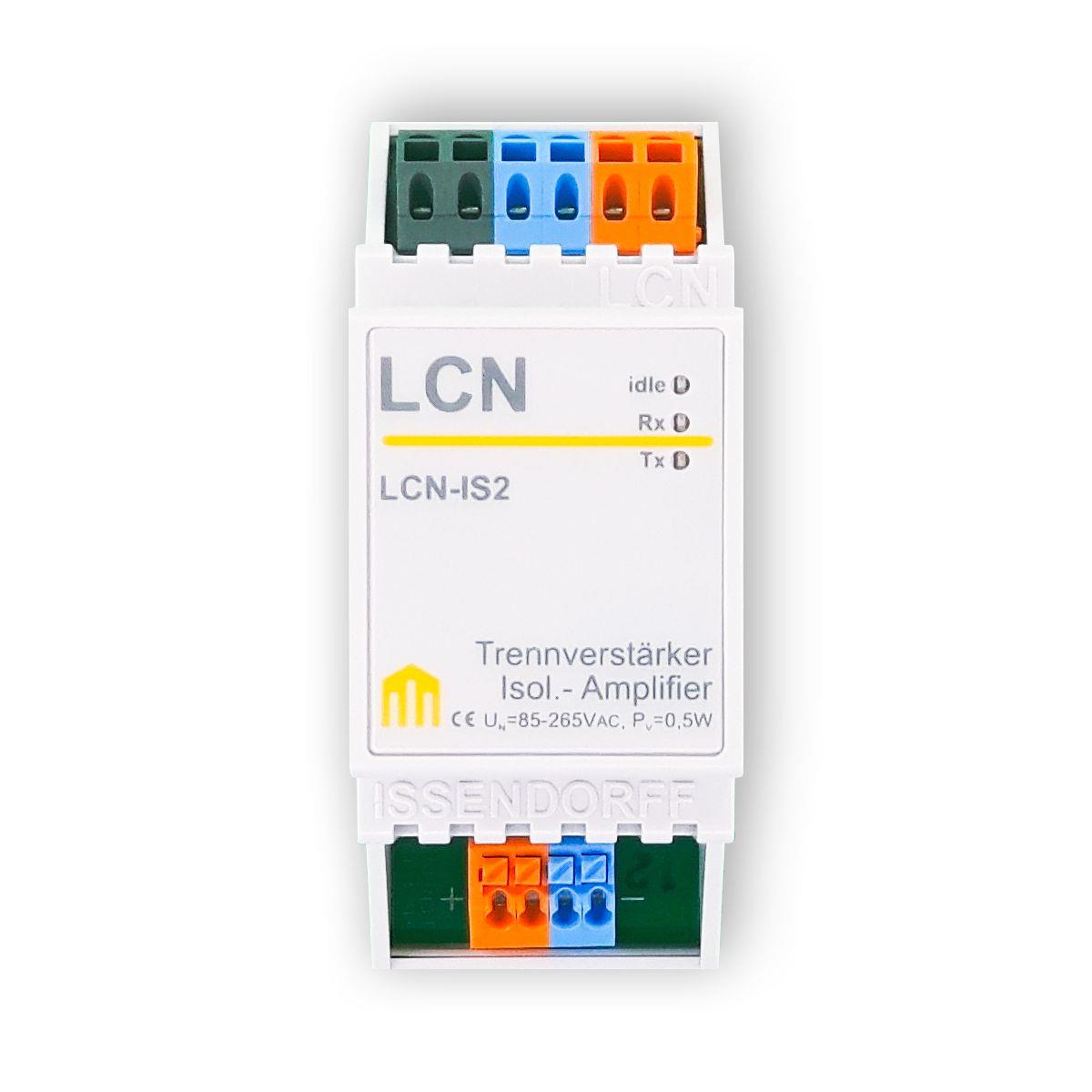

TrennverstärkerDer LCN-IS2 koppelt zwischen dem LCN Bus und dem galvanisch getrennten 2-Drahtbus. Er verstärkt das Bussignal. Verlängerung der Reichweite ca. 1km.Mit Kontroll – LEDTechnische DatenIntegriertes Netzteil 230V ±15%, 2W. Nach VDE pulsfest bis 4kVAbmessungen: 34mm x 92mm x 66mm (B x L x H)35mm Hutschienenmontage 2TESchutzart IP20

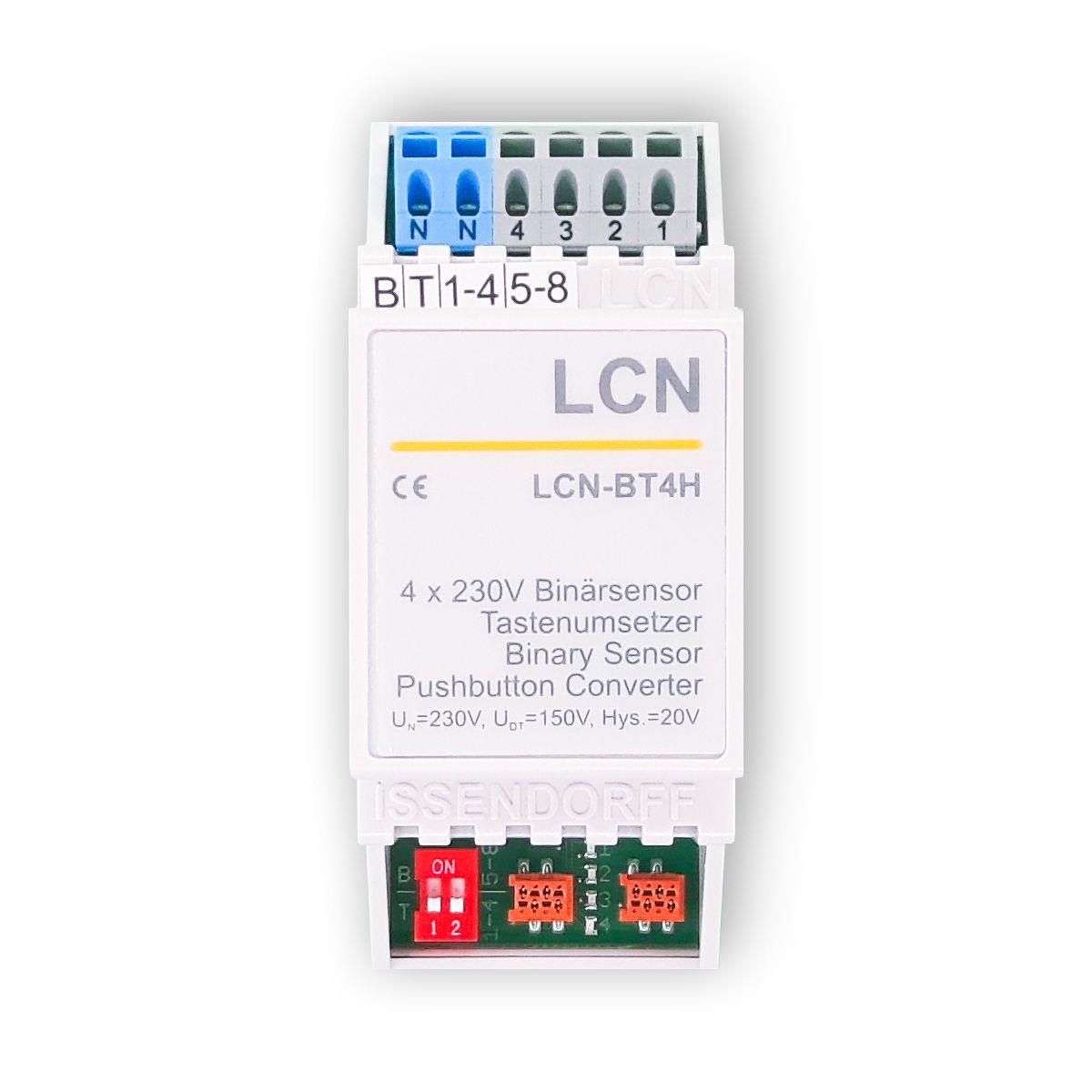

4-fach Tasten-/Binärsensor für die HutschieneZum  Anschluss an den I-Anschluss eines LCN-Moduls.Der LCN-BT4H ist wahlweise als 4-fach Binärsensor oder als Tastenumsetzer für Netzspannung (230V AC) einsetzbar für alle LCN-Module ab Version 140719 (Juli 2010). Die 4 Eingänge des LCN-BT4H werten Signale beliebiger Phasenlage gegen N aus. Die Eingänge sind galvanisch vom I-Anschluss getrennt. In der Funktion als Tastenumsetzer werden die Kommandos Kurz, Lang & Los in der A-Tabelle ausgelöst, als Binärsensor die Kommandos Lang & Los in der B-Tabelle. Mittels DIP-Schalter kann der LCN-BT4H umgeschaltet werden, so dass er als Tastenumsetzer oder als Binärsensor arbeitet.Technische DatenAbmessungen: 38mm x 92mm x 66mm (B x L x H)35mm Hutschienenmontage 2TESchutzart IP20

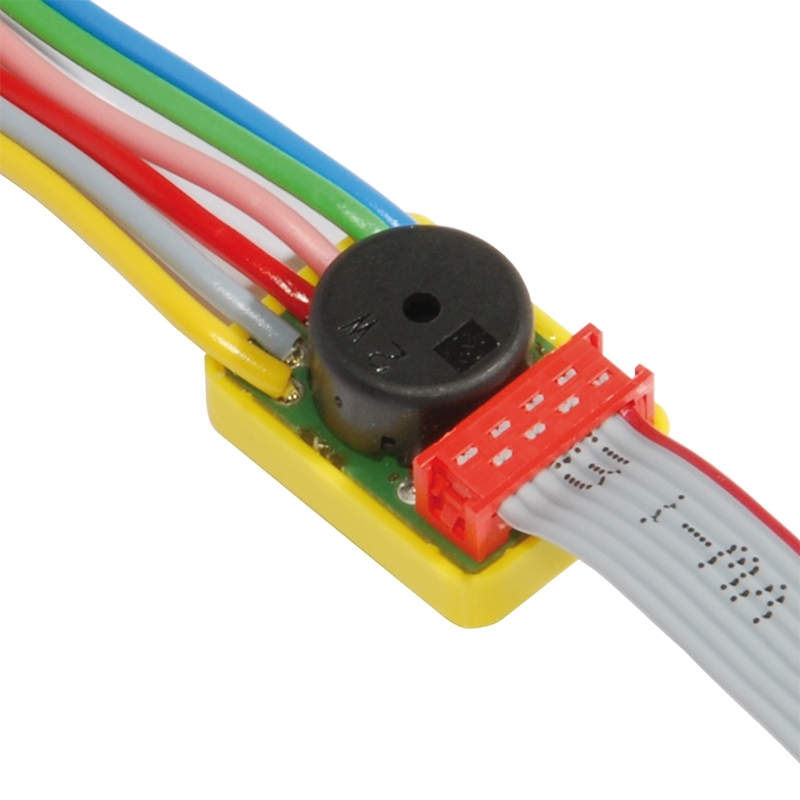

Tasterumsetzer für die UnterputzdoseZum Anschluss an den T-Anschluss des LCN-Moduls.Erfasst bis zu 8 Impulseingänge, unterscheidet je Eingang 3 Modi kurz, lang, los. Der Anschluss der Taster erfolgt über flexible Einzeladern, eine Verlängerung der Einzeladern ist unzulässig.Technische DatenAbmessungen: 10mm x 22mm x 11mm  (B x L x H)Schutzart IP20

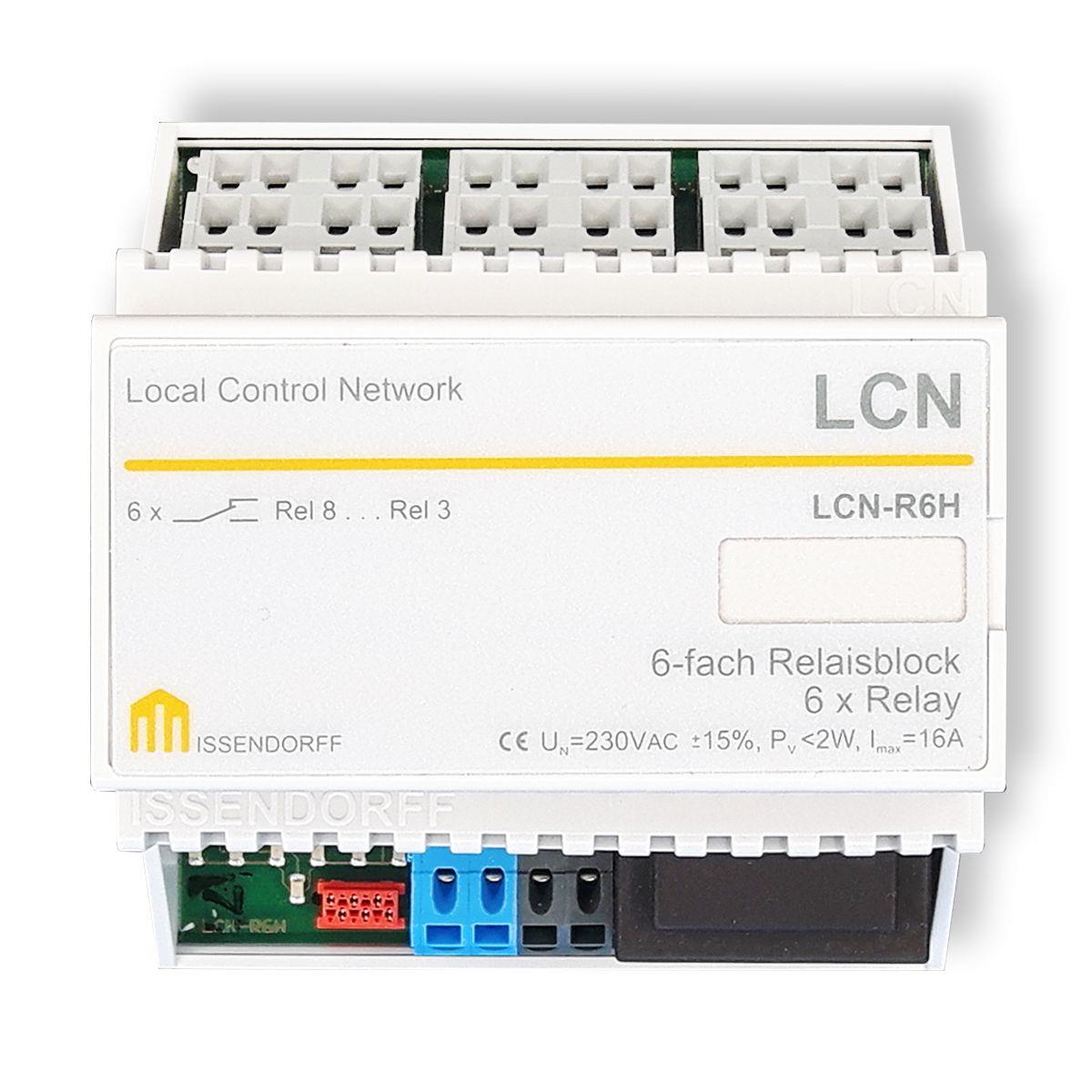

Relaisbaustein mit 6 x 16A WechslerZum individuellen, unabhängigen Betrieb von bis zu 8 Verbrauchern oder zum Steuern von bis zu 3 Motoren (Jalousie, Rollladen oder Markisen) am P-Anschluss eines LCN-Moduls.Lastrelais mit jeweils 6 Umschaltkontakten. Bei Bedarf kann ein zusätzliches LCN-R2H angeschlossen werden.Technische DatenBetriebs- u. Status-LEDIntegriertes Netzteil 230V ±15%, 2WRelaistyp: Wechselkontakt 230V/16A, AC1 (ohmsche Last)Max. Einschaltstrom: 70ABetriebsstrom: 100mA-16AAbmessungen: 114mm x 92mm x 66mm (B x L x H)35mm Hutschienenmontage 6,5TESchutzart IP20

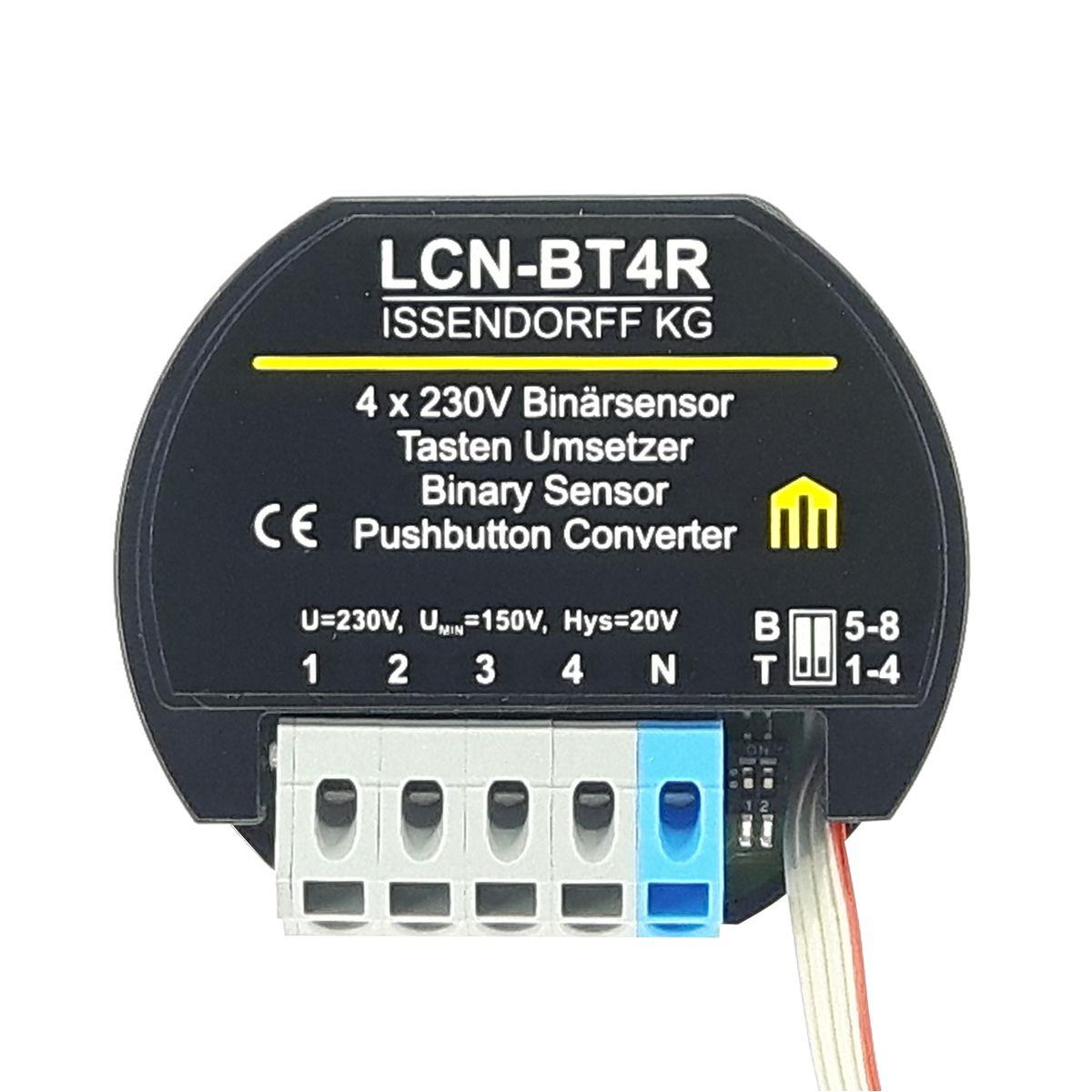

Tasterumsetzer 4 x 230V für die UP-DoseZum Anschluss an den I-Anschluss eines LCN-Moduls.Der LCN-BT4R ist wahlweise als 4-fach Binärsensor oder als Tastenumsetzer für Netzspannung (230VAC) einsetzbar für alle LCN-Busmodule ab Version 140719 (Juli 2010). Die 4 Eingänge des LCN-BT4R werten Signale beliebiger Phasenlage gegen N aus. Die Eingänge sind galvanisch vom I-Anschluss getrennt. In der Funktion als Tastenumsetzer werden die Kommandos Kurz, Lang & Los in der A-Tabelle ausgelöst, als Binärsensor die Kommandos Lang & Los in der B-Tabelle. Mittels DIP-Schalter kann der LCN-BT4R umgeschaltet werden, so dass er als Tastenumsetzer oder als Binärsensor arbeitet.Technische DatenStatus – LEDAbmessungen: ø 50mm x 20mmSchutzart IP20

Weiße transparente Folie für LCN-GT-TasterMit Beschriftungsfeld. Im Format Din-A4. Geeignet für Laser-Drucker (nicht für Tintenstrahldrucker!).

Sensormodul für Unterputzdose 24V~ Das LCN-UPS24 Unterputz-Modul ist ein Sensor-Modul. Der LCN-UPS24 Baustein wird in trockenen Räumen in Unterputz-/Elektronikdosen direkt hinter Tastern, Steckdosen, usw. eingesetzt. Auch der Einbau in Verteilerdosen ist möglich. Das Modul verfügt über einen Sensoreingang (T-Anschluss), an den z.B. konventionelle, LCN-GTx Taster oder weitere Peripherie angeschlossen werden können. Zusätzlich steht der I-Anschluss zur Verfügung, der viele Funktionen bietet, z.B. IR-Empfänger, GT-Taster, Sensoren, EnOcean Sendeempfänger, usw.  AnwendungsgebieteKostengünstige Anbindung von LCN-Sensoren und KNX-Tastsensoren oder EnOcean Funktastsensoren.Einzelraumregelung: Kühlung, Heizung, Lüftung.Zugangskontrolle mit IR-Fernsteuerung und Transpondern.Nutzung vorhandener NiedervoltverkabelungAutomatiksteuerungen mit vielen Zeitgebern und Verknüpfungen.Tableauanlagen mit vier Stati-LED und hierarchischen Verknüpfungen von Berechtigungen und Anzeigen.Alarmanlagen, auch mit mehreren Zonen und komplexen Bedingungen, Blockschloss, Voralarm und weitere.Verknüpfungen über Gewerkegrenzen hinweg: Beleuchtung, Beschattung, Alarm, Zutritt und weitere ergibt hohe Funktionalität bei kostengünstiger Mehrfachnutzung von weitere Sensoren und Aktoren. Hinweis: Alle Funktionen können unabhängig genutzt werden und stehen deshalb gleichzeitig zur Verfügung. Hardwareausstattung20-30 Volt~, 50/60 HzT-Anschluss für den Anschluss von bis zu acht Tasten über Tastenumsetzer LCN-T8, LCN-TEx oder zum Anschluss von LCN-GT12, LCN-GT8, LCN-GT6 und weitere.I-Anschluss für den Betrieb von LCN-RR, IR-Fernsteuerempfänger, LCN-TS Temperatursensor, LCN-PMI Bewegungsmelder, LCN-GRT/-GBL/-GUS Innenraumsensoren, LCN-ULT Universal-Transponder-Leser, LCN-GTxD Glas-Infomodul, LCN-BT4R, Binär- und Tastensensor und weitere.FunktionsbeschreibungBetriebsprogrammeVier simulierte Ausgänge: drei Zeitgeber für 10 Millisekunden bis 40 Minuten ermöglichen Kurzzeittimer, Treppenhauslicht und weitere  Funktionen. Jeder der vier simulierten Ausgänge bietet 100 Lichtszenenspeicher, diese speichern jeweils Helligkeit und Rampe. Das LCN-UPS24 unterstützt vier DALI-Gruppen über LCN-DDR. Zusätzlich können alle DALI Teilnehmer über das LCN-DDR direkt gesteuert werden.Anschluss für acht konventionelle Tasten mit Adapterkabel LCN-T8.Insgesamt 32 Tasten in vier Tabellen ergeben 192 Befehle an 64 Ziele. Die Tasten unterstützen drei Funktionen: Kurz, Lang, Los.LCN-Tableaufunktionen mit vier Zuständen: An, Aus, Blinken, Flackern. Vier Summenverarbeitungen mit je 12 Eingängen für logische Verknüpfungen und hierarchische Störmeldeverarbeitung gemäß DIN.Decodierung des IR-Fernsteuerempfängers. Auswertung direkt oder über die LCN-GVS. Funktionen für Tastenebenen, kodierte Übertragung, Senderunterscheidung, mit Transponder kombinierbar, Personenerkennung. Weitere Funktionen 12 Variablen für die Erfassung von MesswertenAnalogwertverarbeitung über Schwellwerten oder Regler.Zwei frei parametrierbare Stetigregler. Messwerte und Stellgrößen können beliebig im Bus verteilt sein.Transponder-Datenverarbeitung für bis zu 16 Transponder, unbegrenzt bei Betrieb der Visualisierung LCN-GVS.Codeschloss-Funktionen mit GT6, GT8 und GT12Steuerung mit Abhängigkeiten und Verknüpfungen, Sperren und Freigeben einzelner Tasten, hierarchische Berechtigungen.Vier Zeitgeber (1 Sekunde bis 45 Tage), zwei Zeitgeber, periodischer Zeitgeber.Funktionsquittung: die Ausführung wird eindeutig bestätigtAutomatische Erzeugung echter Statusmeldungen für die Visualisierung.Vierstufiges Quittungs- und Meldewesen.Überbrückung von Netzausfällen bis 20 Sekunden mit Netzausfallerkennung.

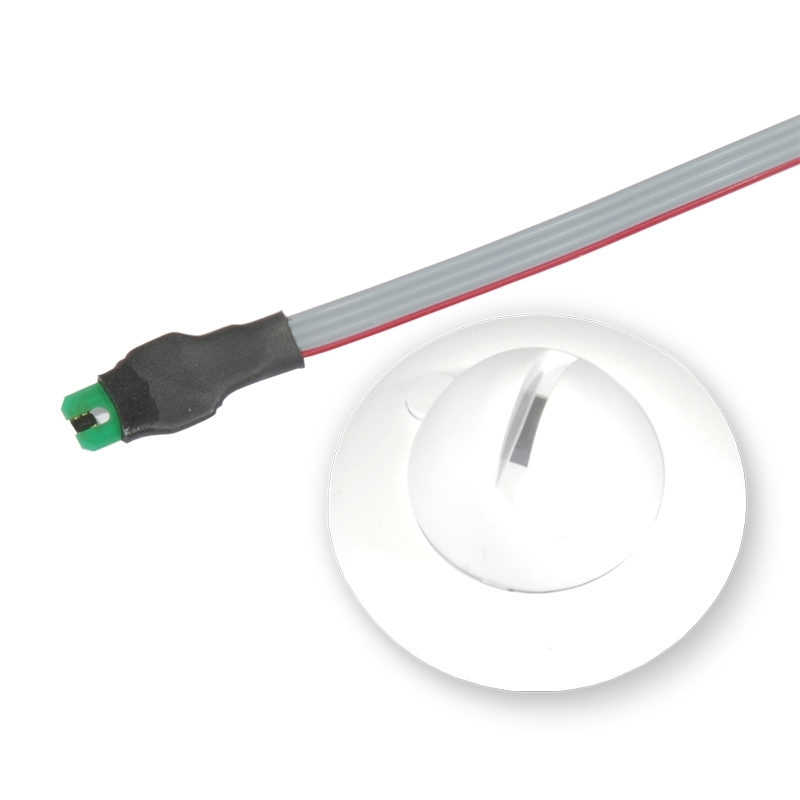

TemperatursensorTemperatursensor mit 40 cm langer Zuleitung zum Anschluss an den I-Anschluss. Die Zuleitung kann über 2 LCN-IV bis zu 50m verlängert werden.Für einen Bereich von : -20°C bis +85°C, Auflösung: 0,1°C.Genauigkeit: typisch 0,3°C im Bereich von 15°C – 30°C, max. 0,6°C im Bereich von -20°C – 85°CTechnische DatenMontage: Schraubbefestigung auf eine Auslassdose ø 35mmAbmessung Gehäuse: ø 45mm x 25mmSchutzart IP20

Glas-Universalsensor für Temperatur, Helligkeit, Feuchte, Bewegung & IR-Empfang; in WeißDer LCN-GUS68W ist ein Universalsensor für Temperatur, Helligkeit, Feuchte, Bewegung & IR-Empfang im Design der LCN-GT-Serie für die 68mm Schalterdose. Einsetzbar für alle LCN-Module ab Version Firmware 1702... (Feb. 2013). Der digitale Temperatursensor liefert in Verbindung mit der integrierten Logik nahezu rauschfreie Messwerte und überträgt diese über den I-Anschluss an das angeschlossene LCN-Modul.Mit dem Lichtsensor wird die Helligkeit in Räumen erfasst. Der Messwert kann zur Konstantlichtregelung genutzt werden, um optimale Lichtverhältnisse bei gleichzeitiger Energieeinsparung zu erreichen. Der integrierte Lichtsensor deckt einen sehr großen Messbereich von 5 Dekaden (1-100.000Lx) ab.Der Präsenz-/Bewegungsmelder erkennt die Bewegung von Personen und Objekten an deren Wärmestrahlung. Er kann, wahlweise mit dem integriertem Lichtsensor, zum Schalten von Beleuchtungen und für Alarmfunktionen in der Gebäudeüberwachung genutzt werden. Der Präsenzmelder arbeitet nach dem Passiv-Infrarot-Prinzip. Es wird die Änderung der Wärmestrahlung eines (menschlichen) Körpers erfasst.Der LCN-GUS68W kann auf die Regler, sowie auf die Schaltschwellen wirken.Die Messwerte können zwischen den LCN-Modulen ausgetauscht und für Rechenoperationen verwendet werden.Technische Daten Montage: Zur Decken- oder Wandmontage (Schalterdose 68mm)Abmessungen: 90mm x 90mm x 18mm (B x H x T)Schutzart Gehäuse: IP20Schutzart Sensor: IP20

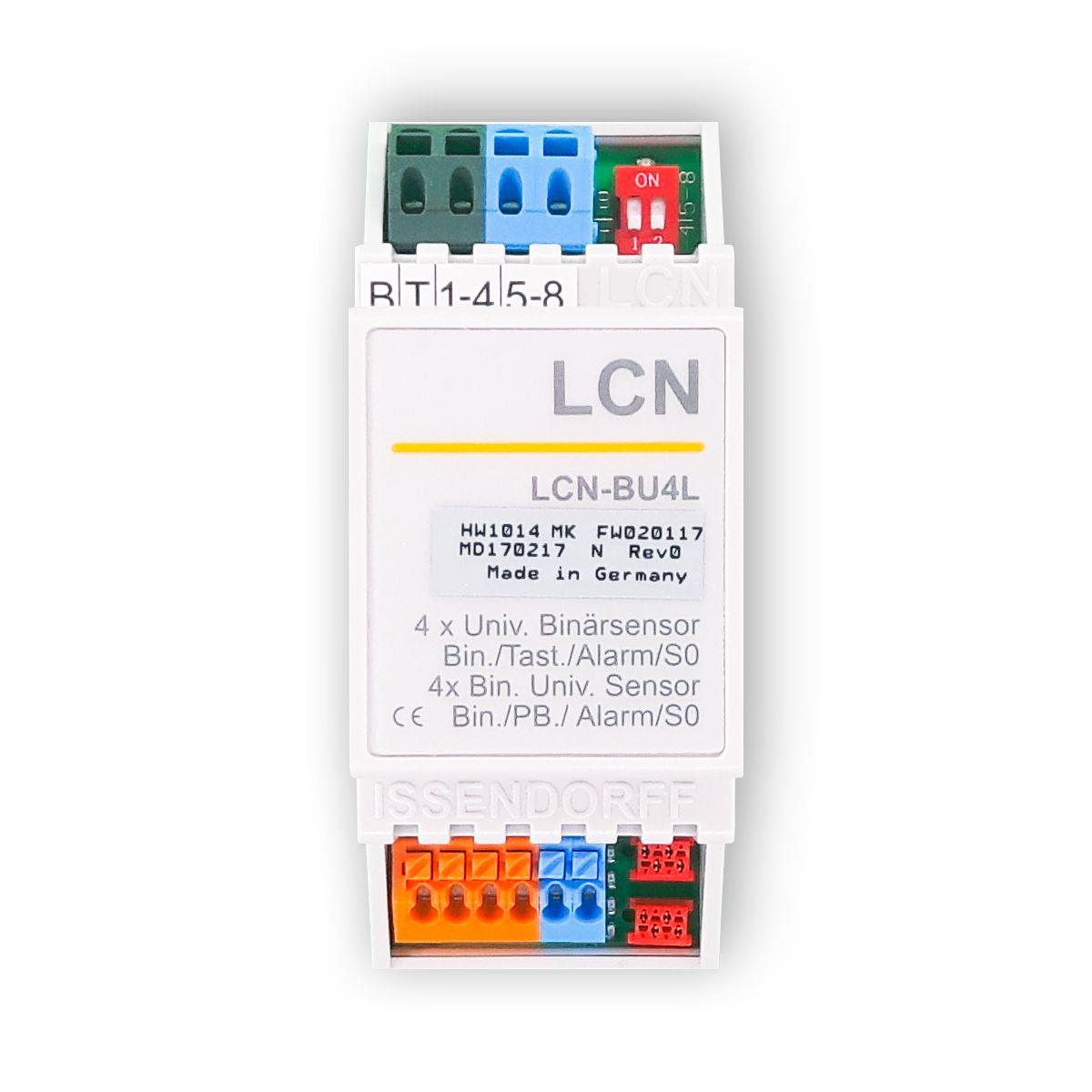

Relais-Modul mit sechs Ausgängen für die HutschieneDer LCN-SR6 ist ein Sechsfach-Relaisbaustein des LCN-Bussystems, der kein separates LCN-Busmodul benötigt. Mit seinen Relais lassen sich beliebige Verbraucher schalten. Der LCN-SR6 lässt sich bei Bedarf mit einem LCN-R2H auf acht Relais erweitern.Dank eines Tasters auf der Oberseite können die Relais von Hand geschaltet werden. Dazu braucht das Modul nicht parametriert zu sein. So kann die Verdrahtung auf der Baustelle geprüft werden, bevor die LCN Anlage eingerichtet wird. AnwendungsgebieteSteuerungen von beliebigen Motoren und AntriebenSteuerungen von Jalousie- und Rollomotoren für Beschattung und LüftungSteuerung von beliebigen AC1 Lasten Hardwareausstattung85 bis 265 V, 50/60 HzSechs Lastrelais mit potenzialfreien Umschaltkontakten als Öffner und Schließer bei 230 V~/16A, AC1Maximaler Einschaltstrom 70 ASteckbare RelaisI-Anschluss für den Betrieb von LCN-RR, IR-Fernsteuerempfänger, LCN-TS Temperatursensor, LCN-PMI Bewegungsmelder, LCN-GRT/-GBL/-GUS Innenraumsensoren, LCN-ULT Universal -Transponder-Leser, LCN-GTxD Glas-Infomodul, LCN-BT4H, LCN-BU4L, Binär- und Tastensensor und weitere.P-Anschluss als digitaler Ein-/Ausgang für Erweiterungen wie Relais, LCN-R2H, LCN-BS4 Stromsensoren und weitere.   FunktionsbeschreibungBetriebsprogramme Die sechs Relais werden individuell per Kommando über den LCN-Bus geschaltet. Sie lassen sich auch zum Ansteuern von Rollladenantrieben verwenden, dazu kann der LCN-SR6 mit der LCN-PRO in den Rollladenmodus umgestellt werden. Die Relais unterstützen alle üblichen LCN-Funktionen, wie Ein-/Aus-/Umschalten, Timer, Statuskommandos etc. Zu Testzwecken ist es möglich die Relais unabhängig vom LCN-Bus über eine Taste auf der Oberseite des Moduls von Hand zu schalten. Anschluss von konventinellen Tastern, die Kurz, Lang, Los unterscheiden: jeweils 3 Befehle an je 2 Adressen (Module oder Gruppen). Insgesamt ergeben sich 32 Tasten in vier Tabellen. Weitere intern verwaltete Tasten ergeben insgesamt 480 Befehle an 160 verschiedene Zieladressen LCN-Tableaufunktionen mit vier Zuständen: An, Aus, Blinken, Flackern. Vier Summenverarbeitungen mit je 12 Eingängen, hierarchische Störmeldeverarbeitung gemäß DIN. IR-Fernsteuerempfang: Auswertung direkt oder über die LCN-GVS. Tastenebenen, Codes, Senderunterscheidung, mit Transponder kombinierbar, Personenerkennung. Weitere Funktionen 12 Variablen für die Erfassung von MesswertenAnalogwertverarbeitung über Schwellwerten oder Regler.Zwei frei parametrierbare Stetigregler. Messwerte und Stellgrößen können beliebig im Bus verteilt sein.Transponder-Datenverarbeitung für bis zu 16 Transponder, unbegrenzt bei Betrieb der Visualisierung LCN-GVS.Steuerung mit Abhängigkeiten und Verknüpfungen, Sperren und Freigeben einzelner Tasten, hierarchische Berechtigungen.Vier Zeitgeber (1 Sekunde bis 45 Tage), zwei Zeitgeber, periodischer Zeitgeber.Funktionsquittung: die Ausführung wird eindeutig bestätigtAutomatische Erzeugung echter Statusmeldungen für die Visualisierung.Vierstufiges Quittungs- und Meldewesen.Überbrückung von Netzausfällen bis 20 Sekunden mit Netzausfallerkennung.Betriebsstundenzähler für alle Stromkreise
