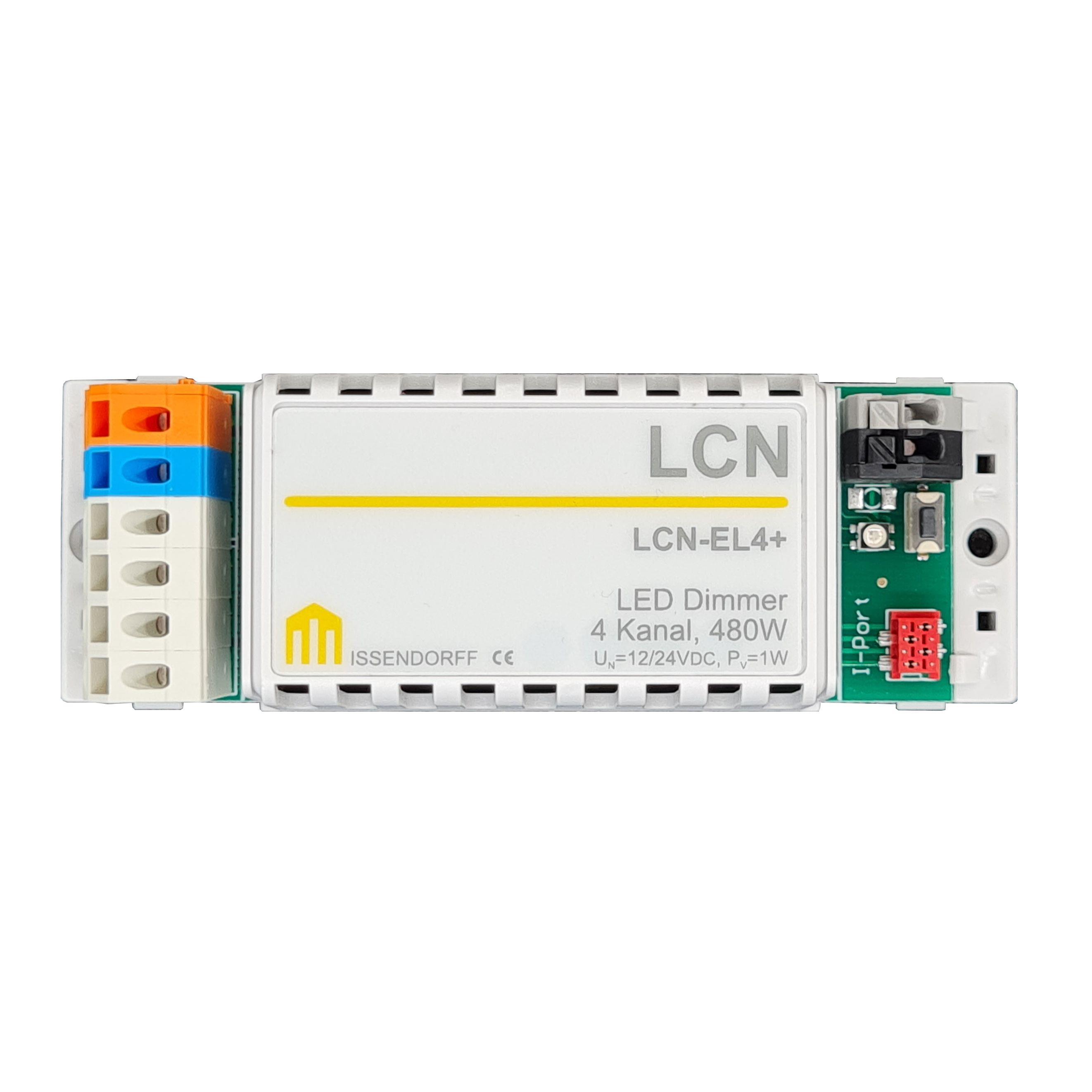

LED 4-Kanal Dimmer für die Schraubmontage
Der Vierkanaldimmer LCN-EL4+ ist zur einfachen und flexiblen Ansteuerung von LEDs mit konstanter Spannung wie LED-Streifen oder LED-Fluter vorgesehen. Das LCN-EL4+ beherrscht die Ansteuerung der LEDs nach dem HSB- und RGB-Farbmodell. Über das HSB-Farbmodell können Farbsättigung, Helligkeit und und Farbwert getrennt voneinander gesteuert werden. Er ist an alle LCN-Module anschließbar, vorzugsweise dort, wo die Ausgänge nicht anderweitig genutzt werden, zum Beispiel beim LCN-SHS. Er überträgt über den I-Anschluss an den LCN-EL4+ die Helligkeitswerte der (virtuellen) elektronischen Ausgänge 1 bis 4. Der LCN-EL4+ wandelt diese Werte in ein PWM-Signal für die LEDs um. Er wird am I-Anschluss eines LCN-Modul ab Firmware 170212 (Februar 2013) angeschlossen. Die Gesamtleistung der vier Ausgänge beträgt 480 Watt, bis zu sieben LCN-EL4+ können an einem Busmodul betrieben werden.
Anwendungsgebiete
Ansteuerung von Konstantspannungs-LED-System einschließlich Schalten und Dimmen in Farbwerten.
Die Parametrierung des LCN-EL4+ erfordert die Parametrierungs-Software LCN-PRO ab Version 6.6.0.
Wichtig: Es ist noch ein 12 oder 24 V=-Netzteil mit Überlastschutz erforderlich! Das verwendete Netzteil muss impulsfest und spannungsstabil sein und eine Leistungsreserve von 30% bieten.
vorher 140,30 €*
