Ausgänge - Unterputz

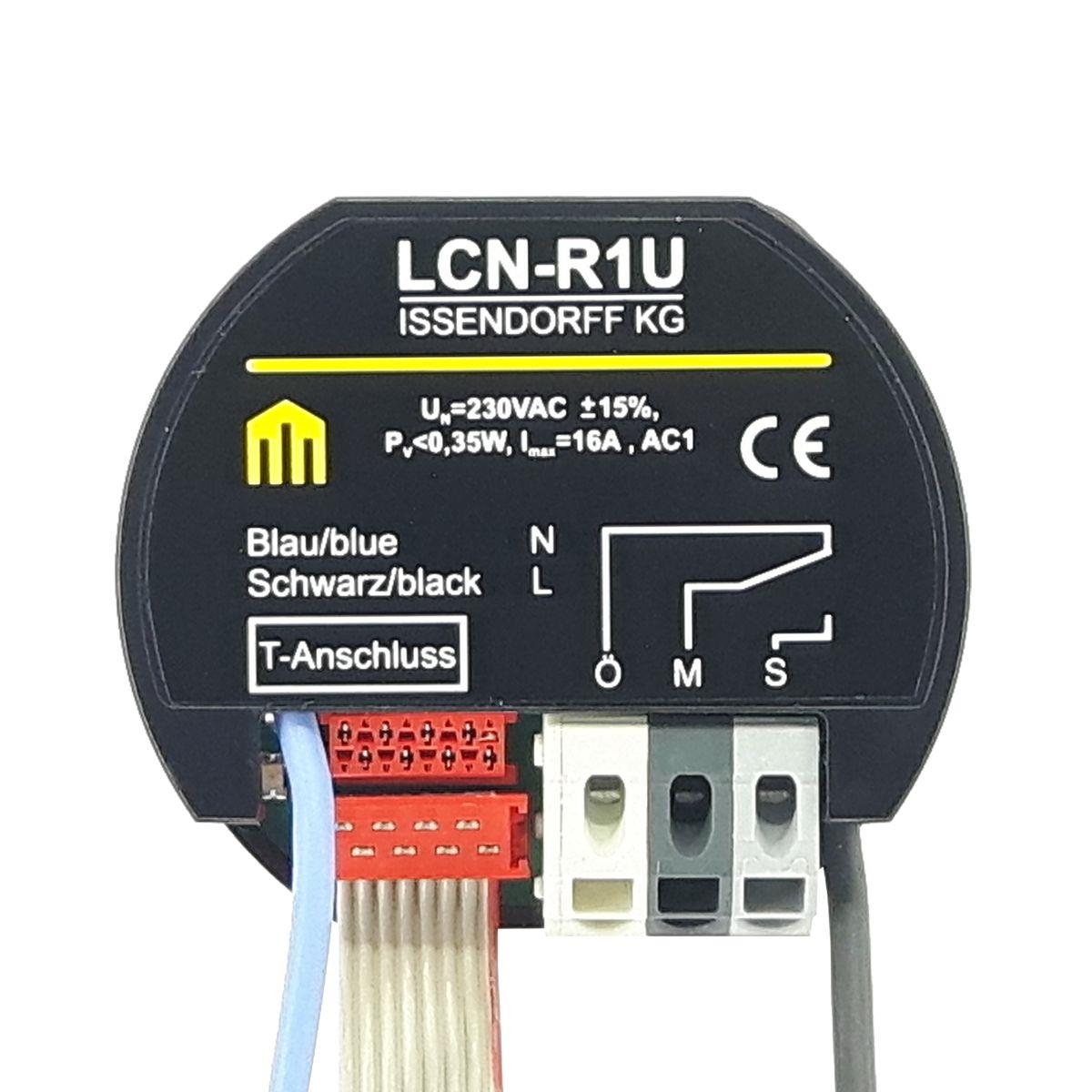

LCN-R1U Issendorff KG
Module relais avec 1 x contact inverseur 16A Le LCN-R1U est un module relais compact conçu pour le contrôle des appareils électriques au point T d'un module LCN. Avec un contact inverseur, ce module permet un contrôle simple et efficace des appareils électriques. Le relais est idéal pour les applications nécessitant un contrôle direct des prises ou des actionneurs de chauffage. Le point T est en boucle, ce qui permet d'étendre avec des périphériques supplémentaires. Exemples d'application Contrôle des prises dans les espaces de vie Automatisation des actionneurs de chauffage Intégration dans des systèmes domotiques pour un contrôle centralisé Données techniques LED d'état et de fonctionnement Alimentation intégrée : 230V ±15%, 0.35W Type de relais : contact inverseur 230V/16A, AC1 (charge résistive) Courant d'appel maximal : 70A Courant de fonctionnement : 100mA-16A Dimensions : Ø 50mm x 20mm Classe de protection : IP20

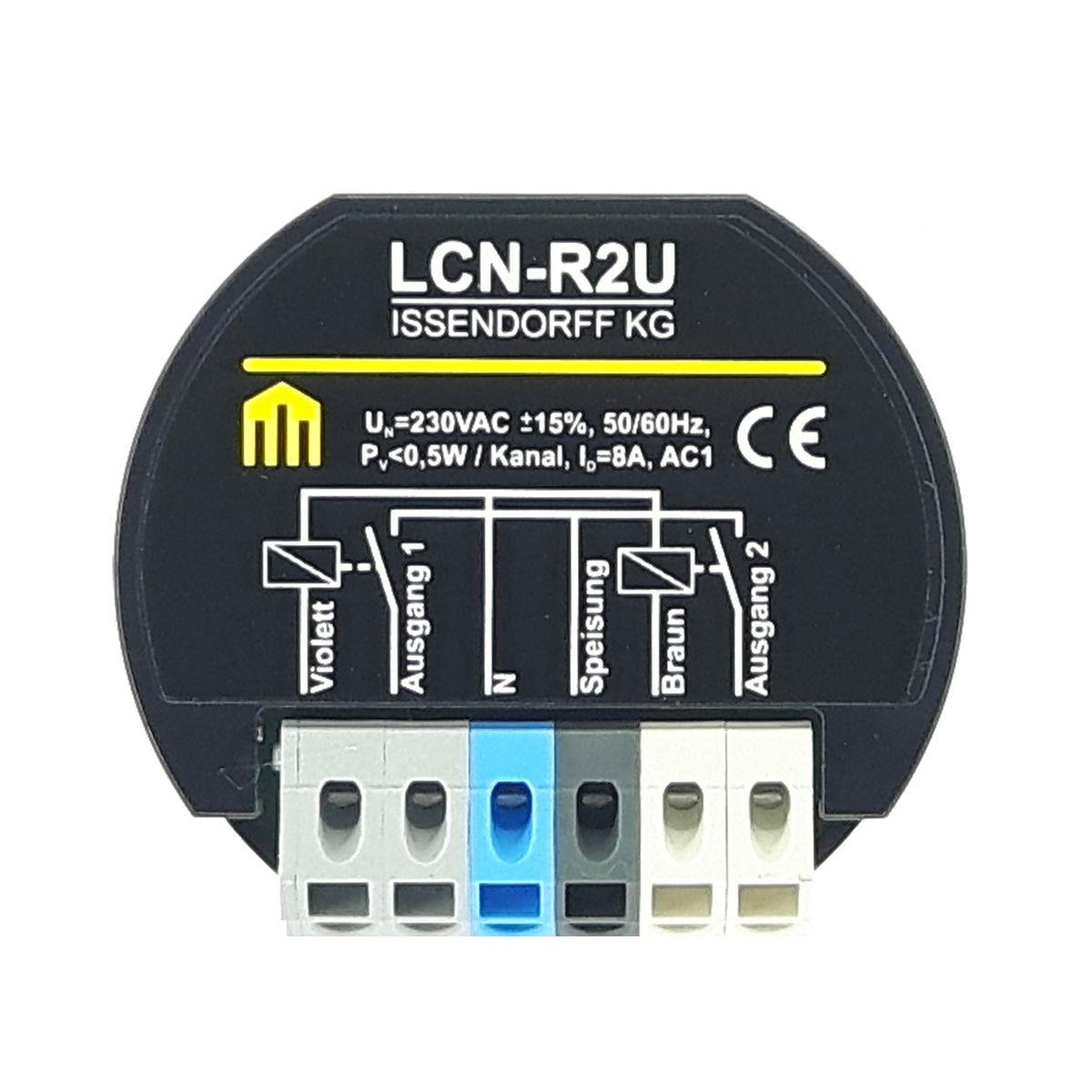

LCN-R2U Issendorff KG
Module relais avec 2 x 8A contacts normalement ouverts pour installation encastrée Le LCN-R2U est un module encastré innovant équipé de deux relais de charge, chacun ayant des contacts sans potentiel. Ce module a été spécialement conçu pour contrôler des appareils électriques dont la consommation d'énergie dépasse 2x 300VA du module LCN-UPP. Il est important de noter que la charge de contact doit être d'au moins 12V/100mA ou 230V/8A. Le LCN-R2U ne doit pas être connecté directement aux moteurs de volets roulants ou de stores, car cela pourrait endommager les interrupteurs de fin de course ou les triacs dans le module. Au lieu de cela, il est recommandé d'utiliser le relais LCN-R2U pour un contrôle sûr. Exemples d'application Contrôle des systèmes d'éclairage dans les espaces résidentiels et commerciaux Automatisation des appareils électriques dans les maisons intelligentes Intégration dans des systèmes LCN existants pour étendre les options de contrôle Données techniques LED d'état et de fonctionnement Alimentation intégrée : 230V ±15%, 0.4W Type de relais : contact normalement ouvert 230V/8A, AC1 (charge résistive) Max. courant d'appel : 30A Courant de fonctionnement : 100mA-16A Dimensions : Ø 50mm x 20mm Classe de protection : IP20

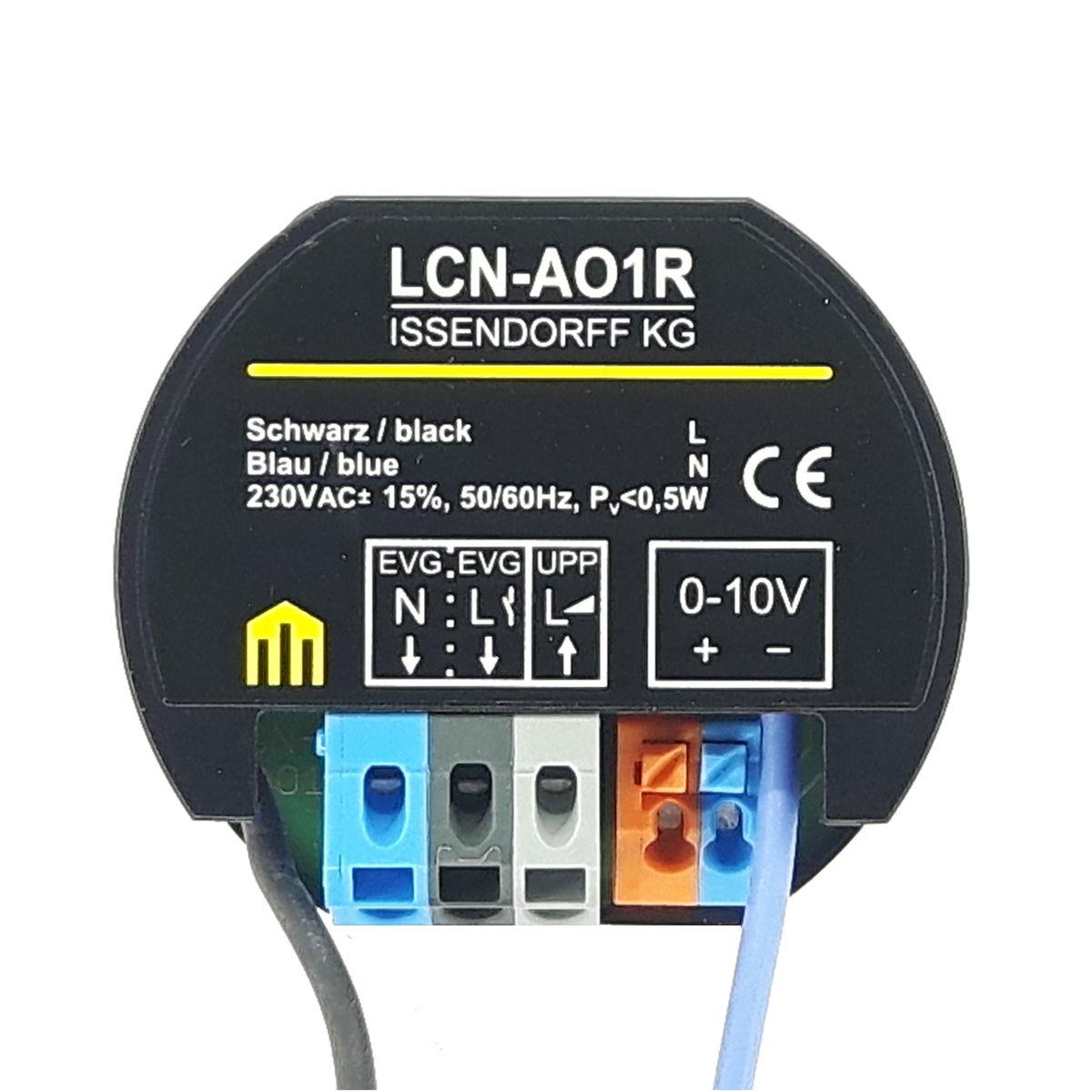

LCN-AO1R Issendorff KG
Module de sortie analogique 0-10V Le LCN-AO1R est un module de sortie analogique hautement développé, spécialement conçu pour l'intégration dans le réseau de contrôle local (LCN). Il convertit une phase atténuée d'un module encastré LCN (UPP) directement en un signal de contrôle analogique 0-10V (1-10V). Cela permet un contrôle précis des ballasts électroniques dimmables (EVG) fonctionnant avec une tension de contrôle de 0-10V. Exemples d'application Contrôle des pilotes LED et des lumières dimmables dans les espaces résidentiels et commerciaux. Intégration dans des systèmes de maison intelligente pour un ajustement automatique de l'éclairage. Utilisation dans des salles de présentation pour un contrôle optimal de la lumière. Données techniques Dimensions: ø 52mm x 20mm Classe de protection: IP20 Tension de sortie: 0-10V Sortie commutée 230V pour alimenter les EVG

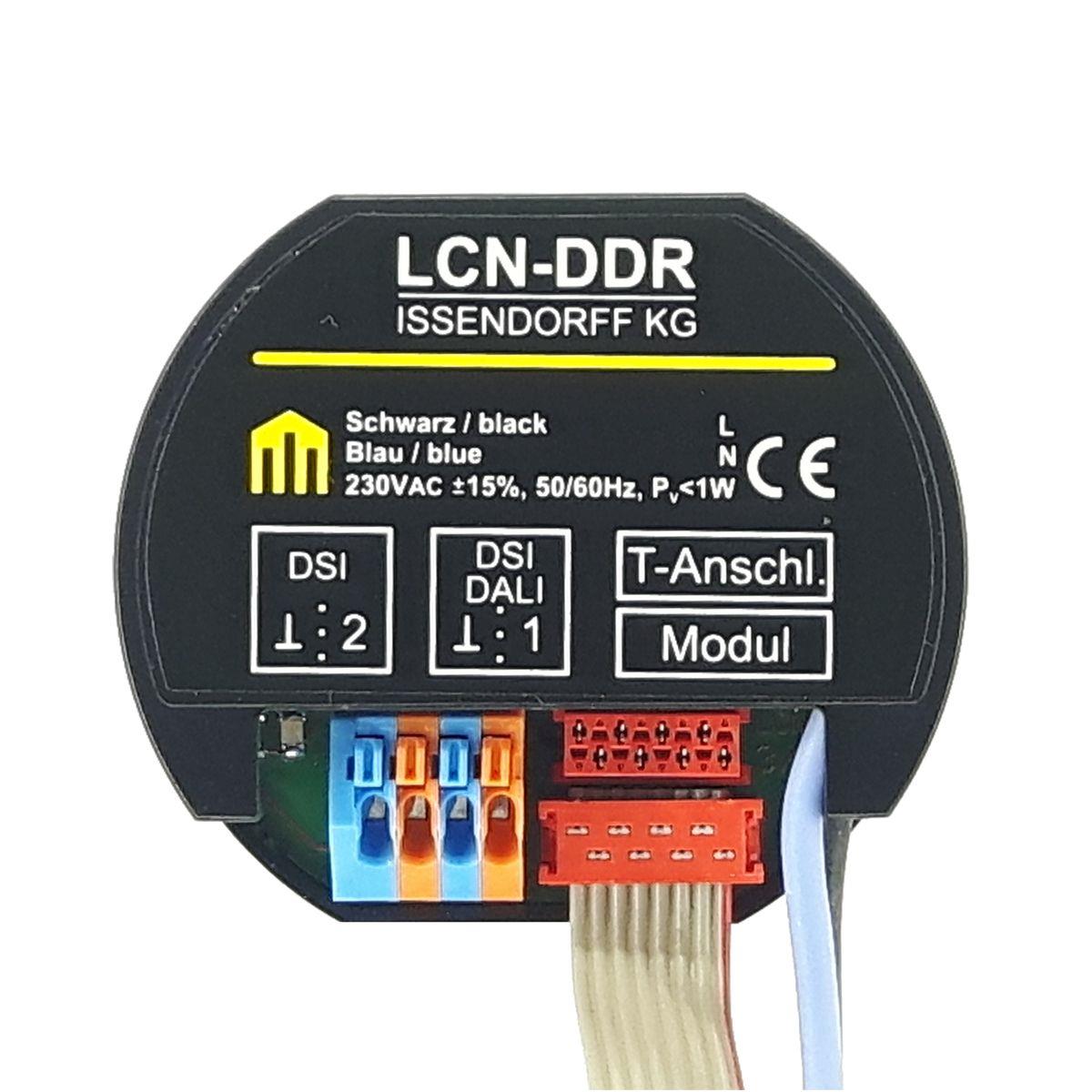

LCN-DDR Issendorff KG
DALI-DSI Interface pour ballasts électroniques numériques Le module LCN-DDR est une interface hautement développée spécifiquement conçue pour contrôler des ballasts numériques (EVG). Il permet de se connecter à la connexion T d'un module LCN-UP, cette connexion étant utilisée pour le passage de dispositifs périphériques supplémentaires. En mode DALI, jusqu'à 16 EVG peuvent être contrôlés via 3 canaux, permettant un contrôle flexible et efficace des systèmes d'éclairage. En mode DSI, jusqu'à 10 EVG peuvent être contrôlés par canal, augmentant encore l'adaptabilité du système. Données techniques Dimension : Ø 52mm x 20mm Classe de protection : IP20
