Koppler

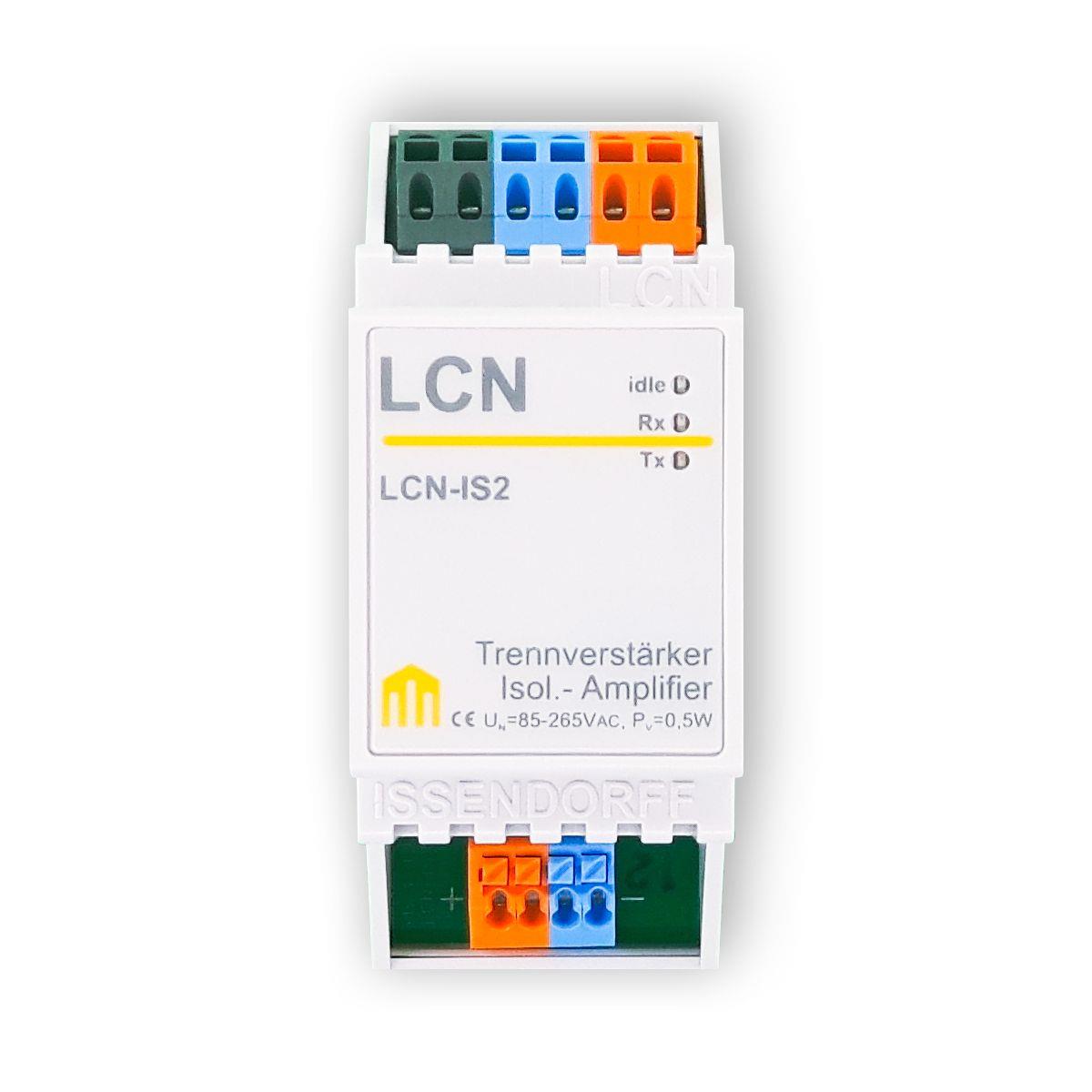

LCN-IS2 Issendorff KG
Amplificateur d'isolement Le LCN-IS2 est la version améliorée de l'amplificateur d'isolement LCN-IS et offre un renforcement du signal encore plus efficace pour le bus LCN. Il se couple entre le bus LCN et le bus à 2 fils galvaniquement isolé, prolongeant la portée jusqu'à 1 km. Cette fonction est particulièrement importante pour les installations dans de grands bâtiments ou pour la connexion de dispositifs de contrôle distants. Le LCN-IS2 est également équipé d'une LED de contrôle qui indique l'état de fonctionnement actuel. L'installation est facile sur un rail DIN de 35 mm, permettant une intégration rapide dans les systèmes existants. Données techniques Alimentation intégrée 230V ±15%, 2W. Résistant aux impulsions jusqu'à 4kV selon la norme VDE Dimensions : 34mm x 92mm x 66mm (L x P x H) Montage sur rail DIN de 35 mm 2TE Classe de protection IP20

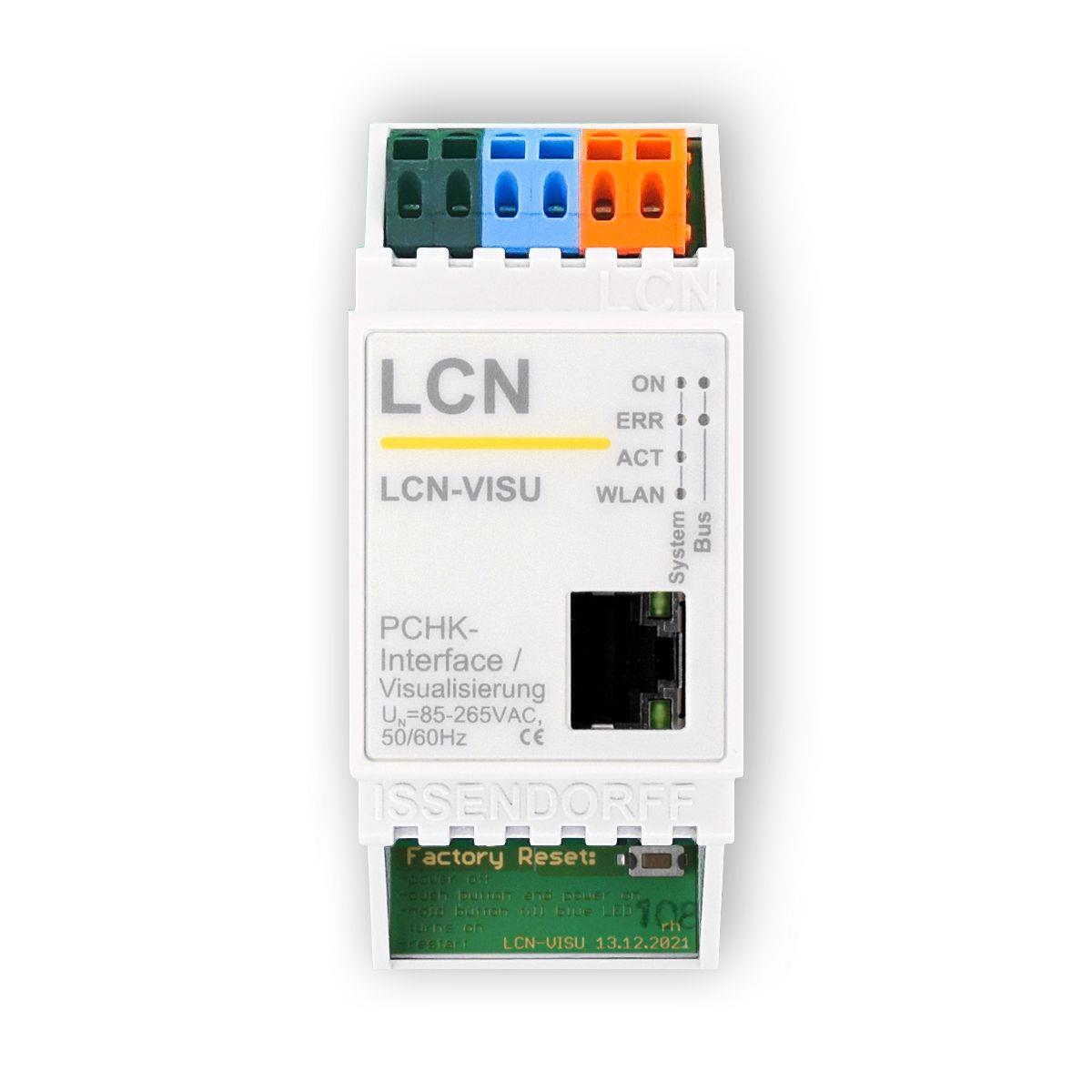

LCN-VISU Issendorff KG
Module de couplage et de visualisation pour connexion à un réseau Le LCN-VISU est un module de visualisation et de couplage réseau combiné pour le bus LCN. La communication se fait via LAN avec RJ45 ou WLAN. Le coupleur inclut le service LCN-PCHK. Il est compatible avec tous les modules de bus LCN à partir du firmware 0701... (janvier 1997). Domaines d'application Les domaines d'application typiques du LCN-VISU sont : Maintenance à distance avec LCN-PRO Visualisation avec LCN-GVS Couplage avec le protocole PCK Visualisation avec OpenHAB Le LCN-VISU sert d'accès réseau au système LCN dans les systèmes LCN. Grâce à cet accès, le système LCN est paramétré par l'installateur ou couplé à d'autres systèmes à travers les métiers. Un autre cas d'application est la connexion de la visualisation LCN au PC. Avec le logiciel système LCN-GVS, un échange de données direct et bidirectionnel a lieu entre les états du système LCN et les commandes de contrôle direct du PC de visualisation. La nouvelle visualisation intégrée OpenHAB est rapidement configurée ; elle est générée automatiquement en fonction des étiquettes et des commentaires dans la programmation PCN-Pro. Il est également facile de connecter tous les appareils disponibles pour la norme OpenHAB. Équipement matériel Interface RJ-45 Interface WLAN Connexion au bus LCN Affichage de l'état optique de l'état de fonctionnement Remarque : il n'est pas possible d'accéder au LCN-VISU avec deux LCN-PRO de la même licence. Description de la fonction Le LCN-VISU prend en charge deux connexions PCHK simultanées au bus LCN, permettant à LCN-GVS et LCN-PRO d'accéder simultanément au bus. Le moniteur PCHK sous Windows sert en option à une configuration et à une surveillance supplémentaires du LCN-VISU. Pour la troisième connexion au bus LCN, une licence LCN-PCHK en version complète doit être saisie via le moniteur PCHK. Chaque connexion supplémentaire nécessite une licence de mise à niveau. Couplage LCN-PCKPour amener les données d'une application tierce sur le bus LCN via LCN-PCK, ce logiciel est nécessaire. Il met en mémoire tampon les commandes et les messages entrants et sortants, les vérifie et les traduit. Le réseau TCP/IP est utilisé comme lien de communication. Ce protocole fonctionne avec de simples chaînes de caractères ASCII. Un exemple : M000111A1100010 signifie module 111 dans le segment 000, sortie 1 à 100 avec rampe 10. Les retours d'information tels que l'état ou les valeurs de mesure sont également renvoyés de manière similaire, simplement et logiquement. Ce type de communication est rapide et facile à mettre en œuvre dans les applications tierces. Date/Heure Avec une connexion Internet existante, le LCN-VISU réinitialise régulièrement l'heure. Ainsi, tous les modules LCN ont l'heure actuelle, qui peut être affichée sur un LCN-GT4D/-GT10D. Cette fonction peut être configurée via l'interface web VISU. Données techniques Connexion Tension d'alimentation : 85V - 265V, 50/60 Hz Consommation d'énergie : 2 W Bornes d'alimentation : sans outil, rigide max. 2,5 mm² ou flexible avec manchon terminal max. 1,5 mm², courant de passage max. 16 A Connexion au réseau LAN : RJ45 WLAN : 802.11b/g/n, crypté WPA2 Installation Température de fonctionnement : -10 à 40 °C Humidité : Max. 80 % rel., non condensé Conditions environnementales : Utilisation en installation fixe selon VDE 632, VDE 637 Classe de protection : IP20 Le LCN-VISU isole galvaniquement le bus LCN de la prise RJ45 jusqu'à 4kV. Contenu de la livraison : LCN-Visu

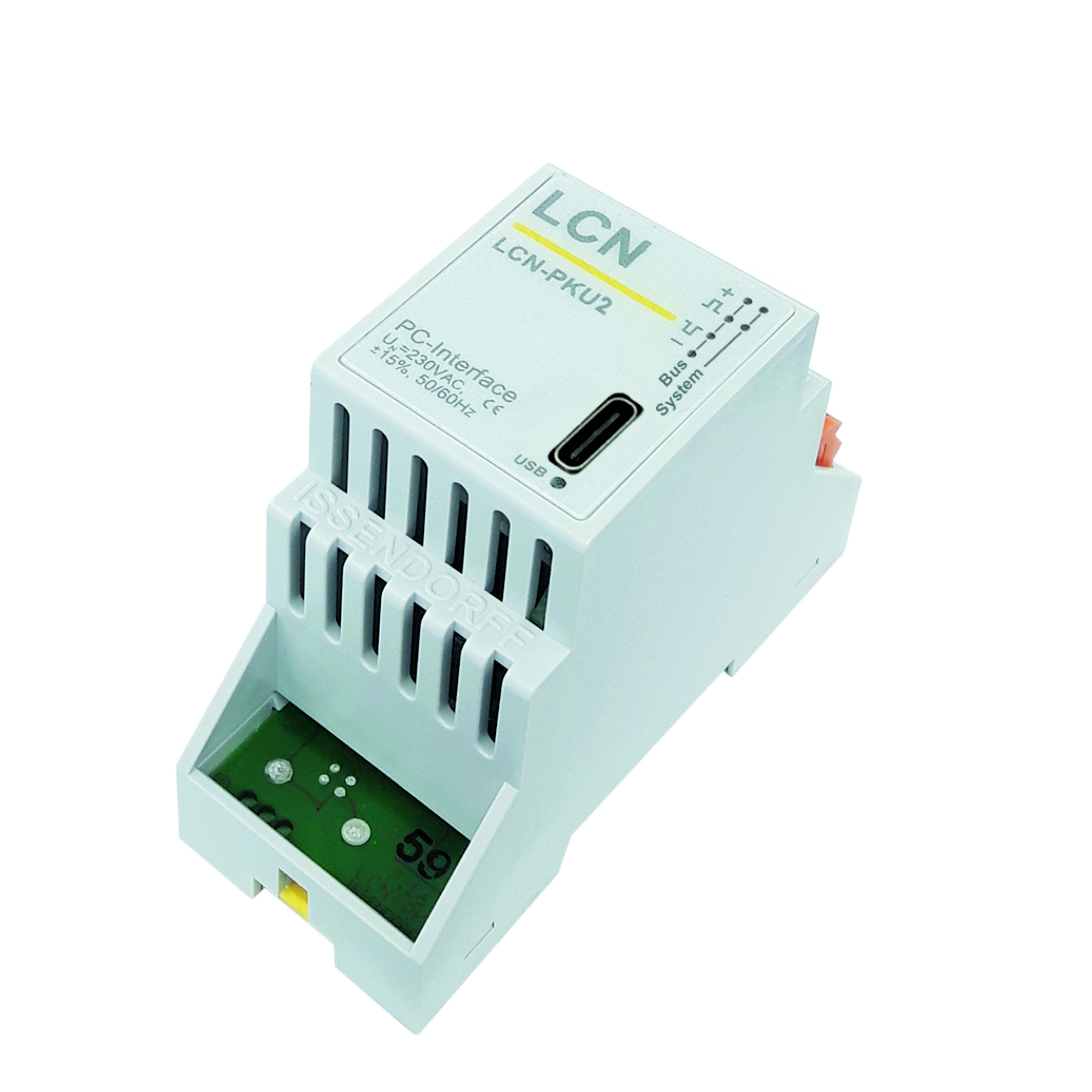

LCN-PKU2 Issendorff KG
LCN-PKU2 Le LCN-PKU2 est un coupleur actif de USB-C vers le bus LCN. Il connecte le LCN-PRO+, le LCN-GVS ou des systèmes tiers au bus local à grande vitesse. Grâce au processeur intégré, même les programmes (non capables de temps réel) sous Windows ou Linux peuvent accéder au bus sans interférence. Lorsqu'il est installé en permanence, le LCN-PKU2 stocke les noms de groupe. Cela rend toute la documentation du bâtiment récupérable. De plus, le LCN-PKU2 enregistre également tout le trafic du bus sans PC (configurable). Domaines d'application Le LCN-PKU2 sert dans les systèmes LCN comme accès système pour ordinateurs portables et PC. Grâce à cet accès, la paramétrisation du système LCN est effectuée par l'installateur. Comme connexion de la visualisation sur PC. En utilisant le logiciel système LCN-GVS, un échange de données direct et bidirectionnel entre les états et les changements du système LCN ainsi que des commandes de contrôle directes depuis le PC de visualisation a lieu.
LCN-VisuMod Issendorff KG
Issendorff LCN-VisuMod Le LCN-VisuMod est un module de couplage réseau avec une interface ModBus-IP. En plus des fonctions du LCN-VISU, le LCN-VisuMod offre une interface pour ModBus. Cela permet au LCN-VisuMod d'intégrer facilement les appareils ModBus qui prennent en charge le protocole ModBus dans le système LCN. Domaines d'application Couplage IP avec des appareils ModBus Couplage RTU avec des appareils ModBus (adaptateur requis) Couplage avec LCN-GVS Module de couplage LAN/WLAN Visualisation intégrée Maintenance (à distance) du LCN-PRO Données techniques LCN-VISU (L x P x H): 37 x 92 x 66,5 mm 61,5 mm au-dessus du rail DIN Besoin d'espace: 2 TE Montage: REG sur rail DIN de 35 mm (DIN 50022) Numéro d'article du fabricant: 30366

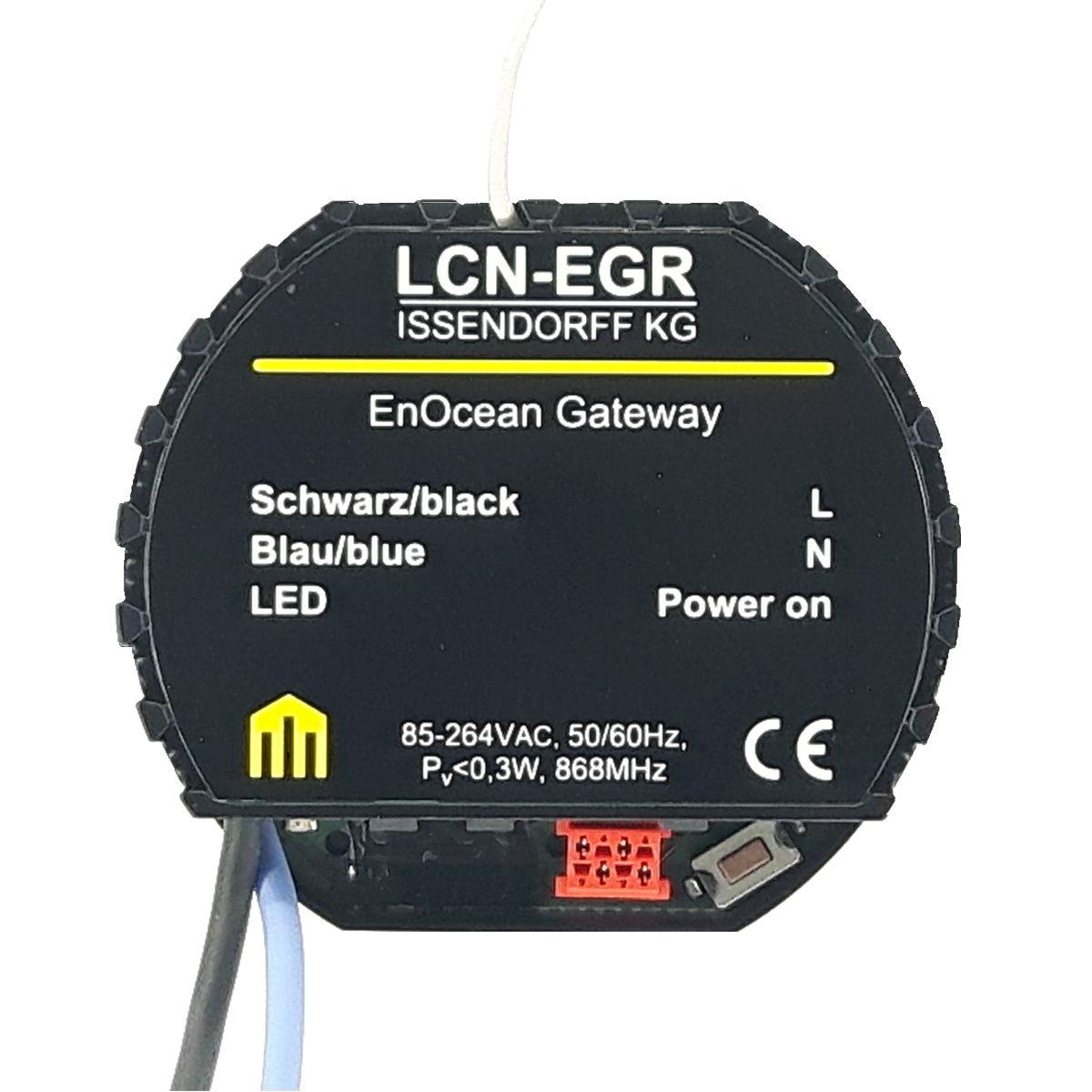

LCN-EGR Issendorff KG
EnOcean Gateway Le LCN-EGR est une passerelle radio EnOcean pour faire fonctionner des entrées, sorties et capteurs radio sur la connexion I d'un module LCN à partir du firmware 190512 (mai 2015). Sont pris en charge, entre autres, les détecteurs de fumée, les boutons, les capteurs binaires (par exemple, contacts de fenêtre), les capteurs de température, ainsi que des relais et des sorties dimmables. Connexion Tension d'alimentation : 110V - 230V AC, 50/60Hz Consommation d'énergie : Pmax.=1W, Pv=0.3W Terminaux/type de fil : 2 fils avec embout 0,75mm² Connexion LCN : connexion I à partir du firmware 190512 (mai 2015) pour une communication bidirectionnelle avec le module, via LCN-IV/IVH extensible jusqu'à max. 50m. Fréquence : 868MHz EnOcean : max. 5 appareils peuvent être appris par module LCN Installation Température de fonctionnement : -10°C à +40°C Humidité : max. 80% rel., non condensant Classe de protection : IP20 lors de l'installation dans une boîte encastrée, uniquement installation fixe selon VDE632, VDE637 Dimensions : 50mm Ø x 22mm Remarque : Pour éviter les interférences, l'alimentation (phase) de l'unité d'alimentation doit être identique à celle du module LCN.

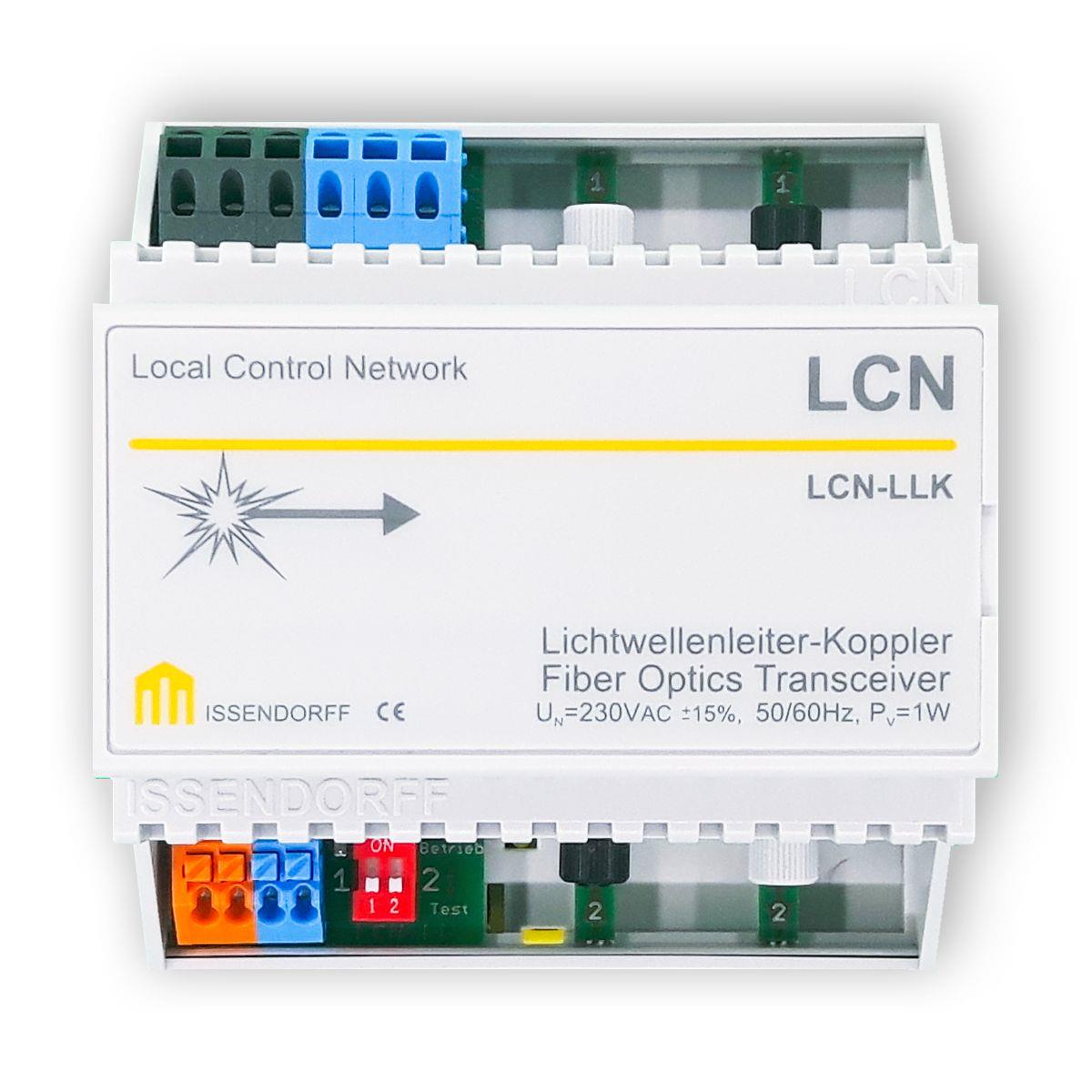

LCN-LLK Issendorff KG
Coupleur de fibre optique pour câbles en plastique Le LCN-LLK est un coupleur de fibre optique spécialisé conçu pour être utilisé avec des fibres optiques en plastique. Ce module agit comme un composant émetteur-récepteur double et permet le couplage de sous-distributions dans un système de bus LCN. Avec une portée allant jusqu'à 50 m par brin (et jusqu'à 100 m avec le LCN-LK), le LCN-LLK est idéal pour des installations plus petites et des applications où une connexion fiable sur de courtes distances est requise. Le module peut également être utilisé comme répéteur, permettant de connecter jusqu'à 5 coupleurs en série, atteignant une portée maximale de 200 m. Domaines d'application Le LCN-LLK est parfaitement adapté pour : Câblage dans des bâtiments résidentiels ou de petits bureaux. Intégration dans des systèmes de maison intelligente pour contrôler les lumières et d'autres appareils. Expansion de réseaux existants par des coupleurs supplémentaires. Données techniques Alimentation intégrée : 230V ±15%, 2W, résistant aux impulsions jusqu'à 4kV Dimensions : 85,5 mm x 92 mm x 66 mm (L x P x H) Montage sur rail DIN de 35 mm, 5 TE Classe de protection : IP20
LCN-TXR Issendorff KG
Adaptateur de bouton KNX pour montage encastré Le LCN-TXR connecte le bus LCN avec les boutons KNX. Il comprend une alimentation KNX et une interface USB pour un raccordement direct au logiciel de programmation KNX ETS. Domaines d'application Le LCN-TXR peut connecter jusqu'à deux boutons KNX avec LCN. Le LCN-TXR évalue les boutons individuels et les valeurs de mesure du bouton et peut également contrôler les LED d'affichage et les écrans. La connexion I existante connecte le LCN-TXR à un module de bus LCN. Pour utiliser le LCN-TXR comme adaptateur de programmation KNX, vous avez besoin d'ETS.

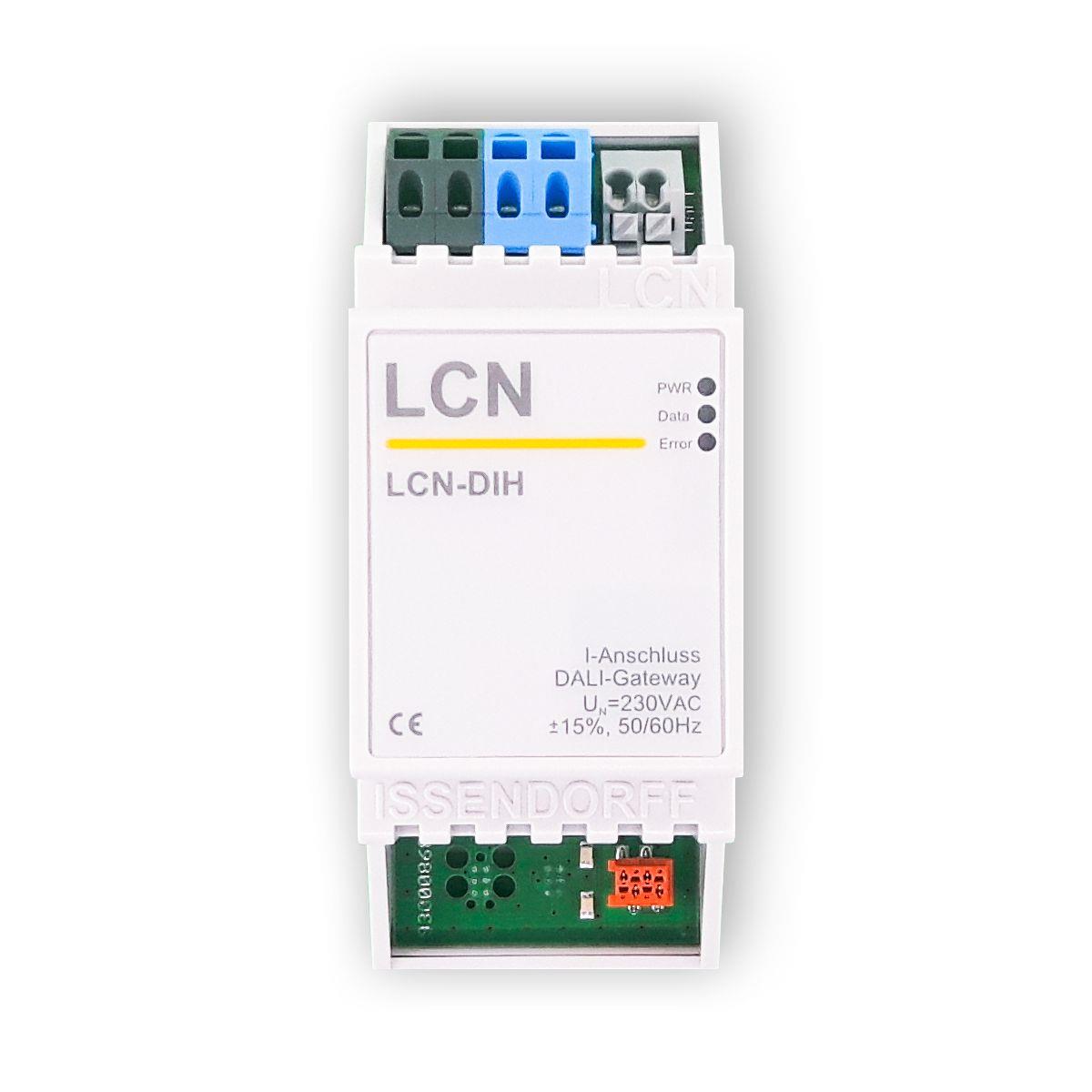

LCN-DIH Issendorff KG
Interface DALI pour connexion I, rail DIN Le LCN-DIH est une passerelle DALI conçue pour l'adressage et le contrôle de jusqu'à 64 appareils DALI. Il est adapté pour un montage sur rail DIN et peut être utilisé avec divers modules LCN à partir du firmware 1B060E (juin 2017), avec le LCN-SHS recommandé. Domaines d'application Contrôle des lumières DALI dans des applications commerciales et privées. Intégration de lumières blanches réglables ou de lumières RGB dans des systèmes existants. Optimisation de la sortie lumineuse par un contrôle central. Données techniques Appareils DALI : max. 64 Montage : rail DIN (35mm) Compatibilité : modules LCN à partir du firmware 1B060E Normes DALI prises en charge : IEC 62386-209
DOMIQ - Base D-BL-2A (32MB)
DOMIQ - Base D-BL-2A (32MB) La DOMIQ Base D-BL-2A est la dernière génération du module de gestion pour l'automatisation des bâtiments. Avec 32 Mo de mémoire, elle offre des fonctionnalités avancées et une interface utilisateur améliorée. Elle permet de créer des règles et des scénarios d'automatisation complexes qui réagissent à diverses conditions. Domaines d'application La DOMIQ Base D-BL-2A est adaptée aux projets d'automatisation exigeants dans les propriétés résidentielles et commerciales nécessitant une grande flexibilité et adaptabilité. Données techniques Mémoire : 32 Mo Intégration : système LCN Interface utilisateur : intuitive et personnalisable Fonctionnalités d'automatisation avancées : Oui

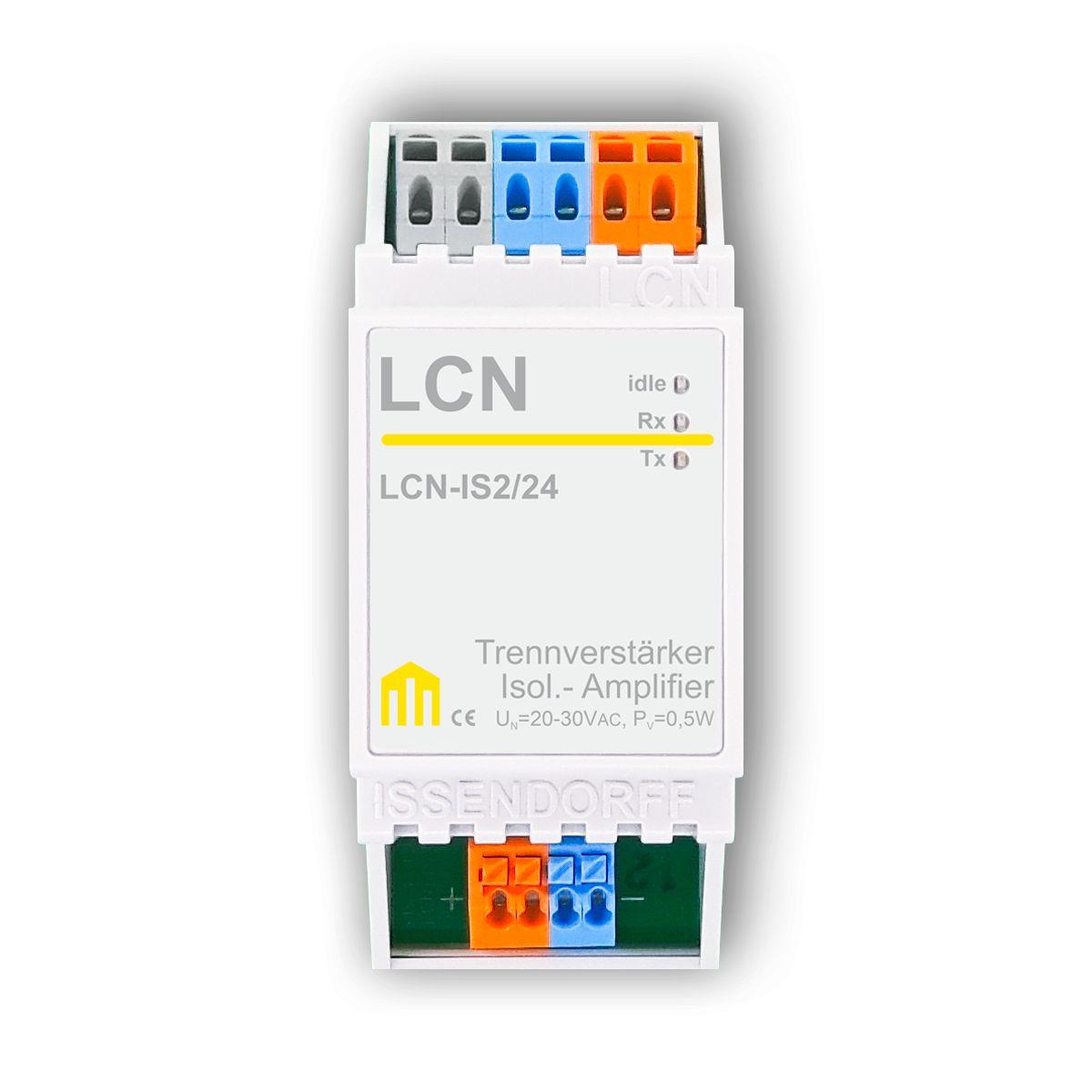

LCN-IS2/24 Issendorff KG
Amplificateur d'isolement, 24 Volts Le LCN-IS2/24 est un amplificateur d'isolement avancé conçu spécifiquement pour fonctionner avec des systèmes de bus LCN 24V. Il couple le bus LCN 24V au bus à deux fils et amplifie le signal du bus, permettant une extension de portée allant jusqu'à 1 km.
LCN-EPKU2 Issendorff KG
Issendorff LCN-EPKU2 Module de couplage avec interface USB pour installation (OEM). Le coupler LCN-EPKU2 est un module de couplage actif du système de bus LCN. Il est équipé d'une interface USB-C et dispose d'une connexion au bus LCN. Le LCN-EPKU2 a son propre processeur et optimise l'accès au bus même pour les programmes/systèmes d'exploitation qui ne sont pas capables de fonctionner en temps réel. Le LCN-PRO+ et le LCN-GVS communiquent avec le coupler à 12 fois la vitesse. De plus, le LCN-EPKU2 contient une mémoire étendue qui permet de capturer le bus pour plus de 180 000 télégrammes. Domaines d'application Module de couplage actif du système de bus LCN Directement connectable à l'interface USB Sept LED de diagnostic montrent l'état

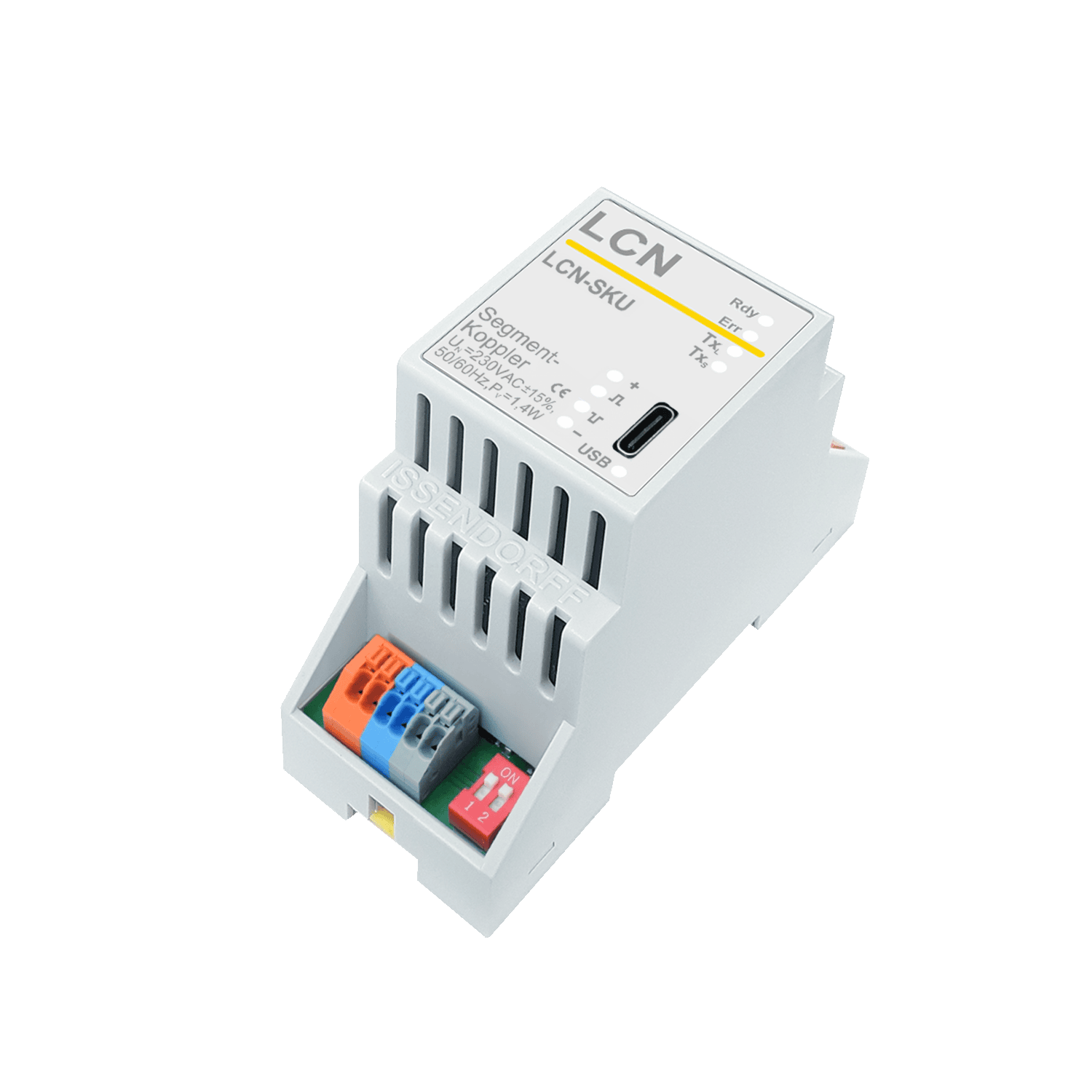

LCN-SKU Issendorff KG
Issendorff LCN-SKU Coupleur de segments avec connexion USB pour rail DIN Le coupleur de segments LCN-SKU est un module de couplage du système de bus LCN pour connecter de 2 à 120 segments LCN. Il offre également la possibilité de connecter un PC directement via une connexion USB au bus de segment et au bus LCN local. Le LCN-SKU est un module de bus LCN intelligent et dispose d'un processeur avec un tampon qui garantit une transmission de données sans perte. Il est généralement monté sur un rail DIN dans des armoires de distribution. Domaines d'application Le LCN-SKU est utilisé pour coupler plusieurs bus LCN dans de grands systèmes. Chaque bus LCN individuel se compose d'un maximum de 250 modules LCN intelligents. Ces modules LCN représentent un segment LCN. Jusqu'à 120 de ces segments LCN individuels peuvent être couplés, permettant d'utiliser jusqu'à 30 000 modules LCN intelligents par objet. Chaque module peut communiquer directement avec n'importe quel autre via le bus de segment.

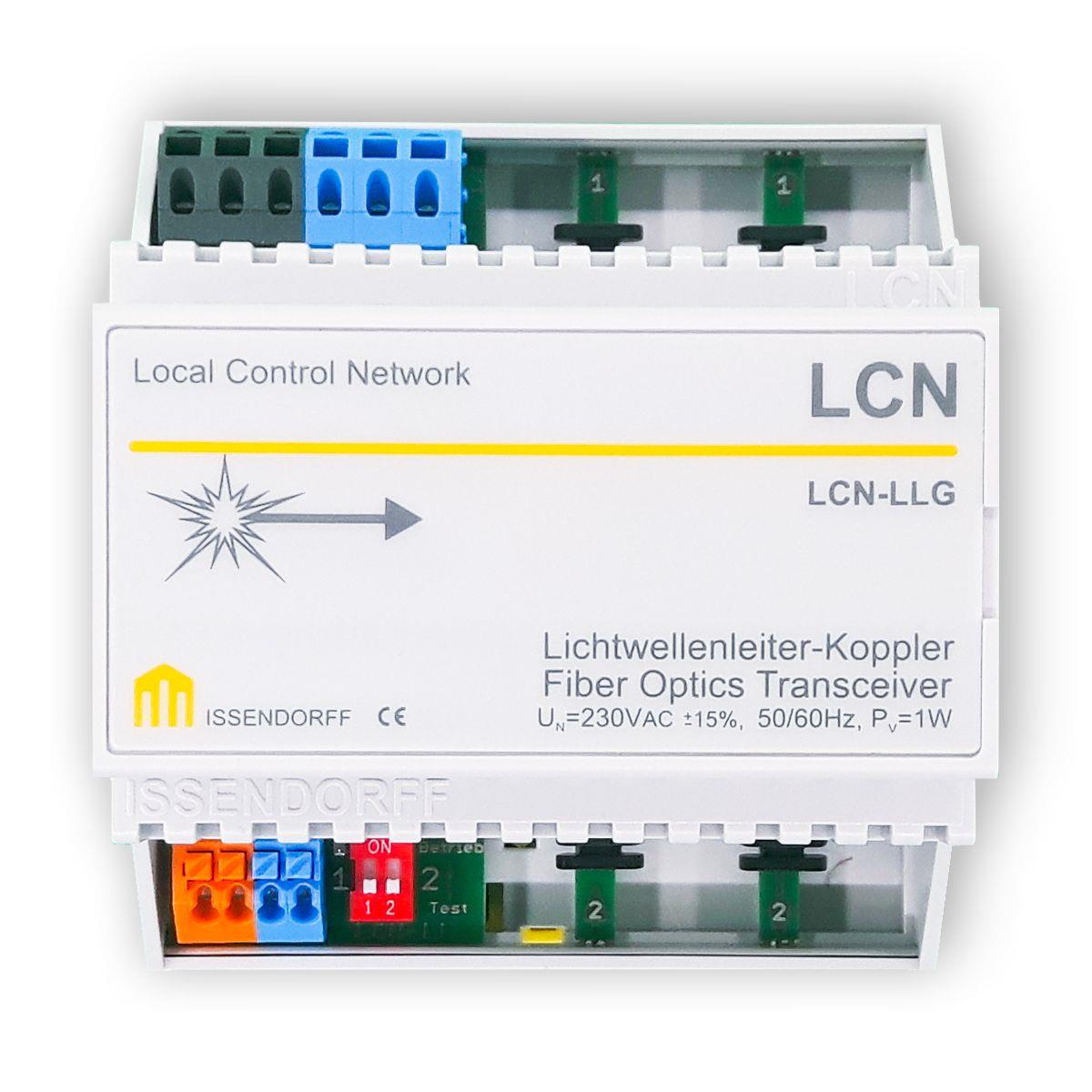

Coupleur pour câbles en fibre optique LCN-LLG Issendorff KG
Coupleur pour câbles en fibre optique Le LCN-LLG est un coupleur en fibre optique hautement développé, spécifiquement conçu pour le couplage de câbles en fibre de verre dans des installations modernes de bâtiments. Ce module agit comme un composant émetteur-récepteur double et permet des connexions sans couture entre différents bâtiments via des lignes en fibre optique. Avec une portée allant jusqu'à 2 km par brin, le LCN-LLG est idéal pour les grands bâtiments ou les applications de campus où une transmission de données fiable et rapide est requise. Le module peut être utilisé comme répéteur, permettant de connecter jusqu'à 5 coupleurs en série, atteignant une portée maximale de 10 km. Domaines d'application Le LCN-LLG est parfaitement adapté pour : Câblage entre différents bâtiments dans un campus d'entreprise. Intégration dans des systèmes de maison intelligente pour contrôler les lumières et d'autres appareils sur de longues distances. Expansion des réseaux existants grâce à des coupleurs supplémentaires. Données techniques Alimentation intégrée : 230V ±15%, 2W Résistant aux impulsions jusqu'à 4kV selon VDE Dimensions : 85,5 mm x 92 mm x 66 mm (L x l x H) Montage sur rail DIN de 35 mm, 5 TE Classe de protection : IP20

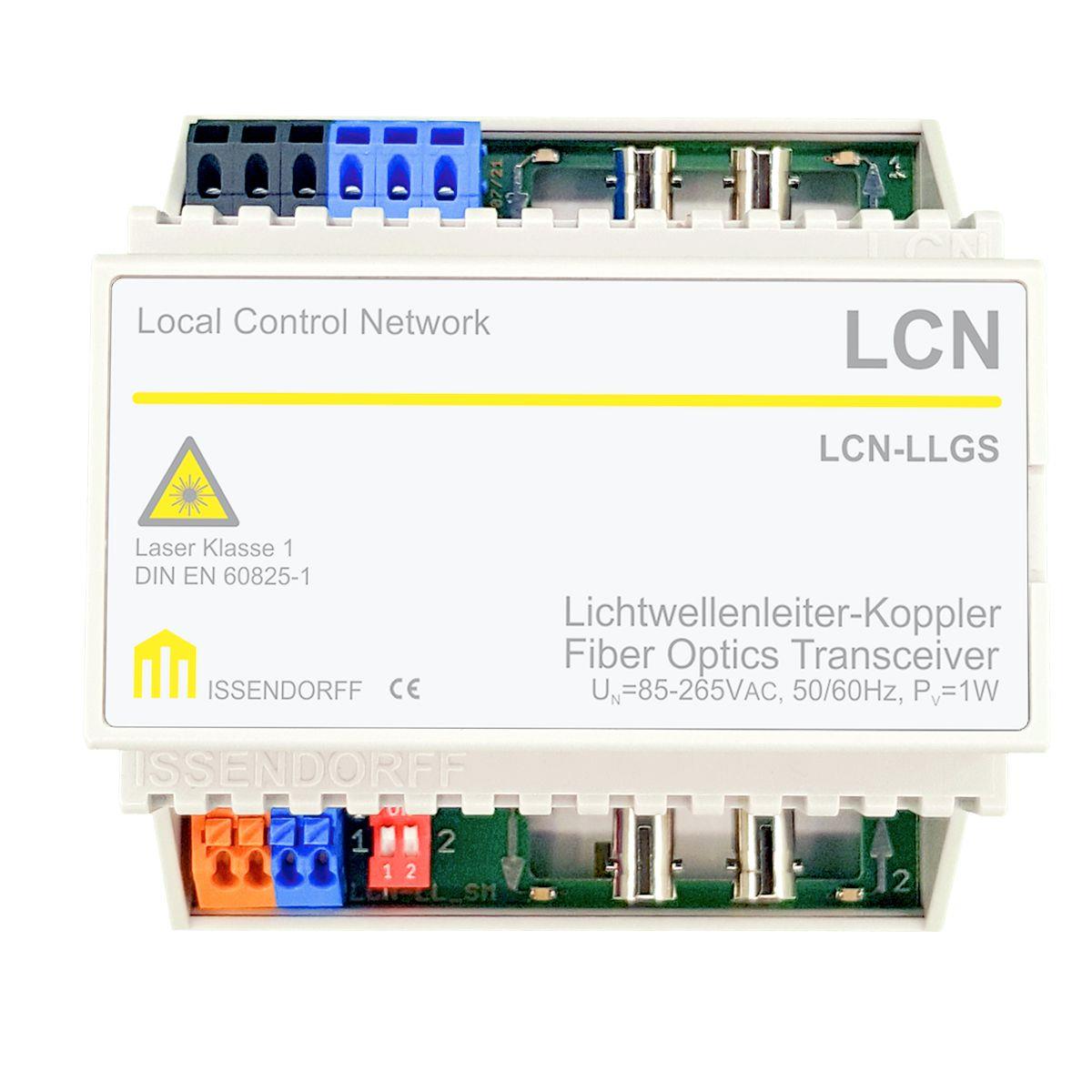

LCN-LLGS Issendorff KG
Module de couplage en fibre optique pour fibre monomode Le module LCN-LLGS est un module de coupleur en fibre optique à la pointe de la technologie, spécialement conçu pour être utilisé avec de la fibre monomode. Il permet une portée impressionnante allant jusqu'à 40 km, ce qui le rend idéal pour les grandes installations de bâtiments et les applications réseau étendues. Pour garantir des performances optimales, la connexion du LCN-LLGS au bus LCN nécessite un amplificateur séparateur, tel que le LCN-IS ou LCN-IS2. Jusqu'à 15 amplificateurs séparateurs et/ou coupleurs LL peuvent être directement connectés par distribution, augmentant la flexibilité et l'évolutivité du système. Domaines d'application Le module LCN-LLGS est utilisé dans : Grands immeubles de bureaux où une transmission de données fiable sur de longues distances est requise. Usines industrielles qui ont besoin d'une connexion robuste et durable entre différentes zones. Solutions de bâtiments intelligents qui permettent un contrôle et une surveillance efficaces des systèmes sur de longues distances. Caractéristiques matérielles Connexions pour le bus à deux fils LCN Connexions pour le câble à fibre optique Affichage de l'état sur le LCN-LLG pour un diagnostic sur site Jumper de test pour vérifier la réserve de niveau optique
