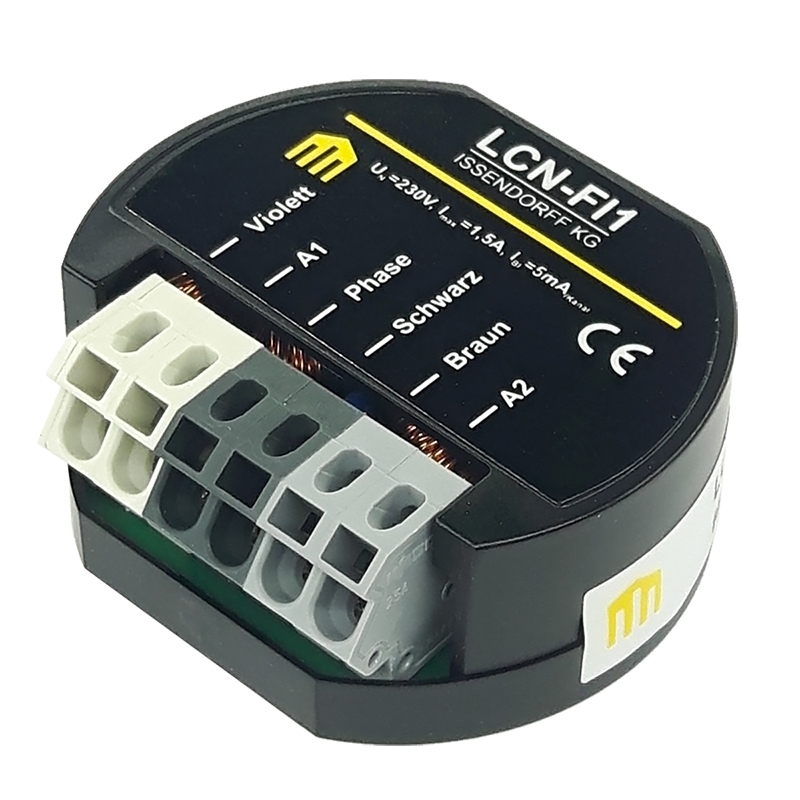

LCN-FI1 Issendorff KG

Module de capteur/actuator pour montage encastré Module combiné capteur/actuator avec deux sorties de commutation électroniques 230V, 300VA. Dimmable en phase de coupure ou comme interrupteur (commute au passage à zéro). Les 8 entrées de boutons peuvent contrôler individuellement 64 adresses cibles avec 192 fonctions. Entrée de mesure d'impulsions intégrée pour récepteurs de télécommande. Le programme de fonctionnement intégré comprend les fonctions suivantes : allumer et atténuer les sorties, luminosité et vitesse de changement réglables séparément. Comprend des programmes pour l'atténuation des lampes à incandescence, des volets, des portes, etc. Évaluation via 5 seuils (=10 commandes) avec hystérésis. Comprend 2 régulateurs continus qui peuvent être utilisés indépendamment et en plus pour le traitement des seuils. Deux grandeurs mesurables peuvent être enregistrées et contrôlées indépendamment l'une de l'autre. Décodage des télégrammes du récepteur de télécommande IR ou du transpondeur. Évaluation directe ou via un ordinateur central. Fonctions pour niveaux de boutons, transmission codée, différenciation des émetteurs. Fonctions supplémentaires : contrôle avec dépendances, formation de liens, comptage, calcul, formation de groupes fixes et dynamiques, génération de messages d'état automatiques (retour d'information réel) pour la visualisation. Fonctions du bus système LCN Communication avec jusqu'à 30 000 modules, max. 250 modules par niveau de bus. Protocole avec évitement des collisions Documentation et paramétrage récupérables dans la mémoire du module 100 mémoires de scènes lumineuses disponibles par sortie Options de connexion pour capteurs tactiles EIB/KNX (standard), interface DSI-Dali, relais Protection contre les surcharges, les sorties coupent les consommateurs en cas de charges excessives Remarque : les modules UPP ne doivent pas être connectés directement aux moteurs de volets ou de stores ! Les interrupteurs de fin de course ou les triacs dans le module peuvent être endommagés. Dans ce cas, l'utilisation du relais d'isolement LCN-R2U est recommandée. Un filtre (LCN-FI1) est obligatoire dès que les sorties électroniques de l'LCN-UPP sont utilisées comme variateurs. Le filtre de perturbation est connecté entre le module et le consommateur, il atténue les interférences qui se produisent lors de la variation, garantissant ainsi le respect des normes CE. Données techniques Alimentation intégrée 230V ±15%, 0,4W, résistant aux impulsions jusqu'à 4kV. Boîtier encastré, connexion par fils simples d'environ 20 cm de long 0,75 mm². Dimensions : 50 mm Ø x 20 mm. Classe de protection IP20
