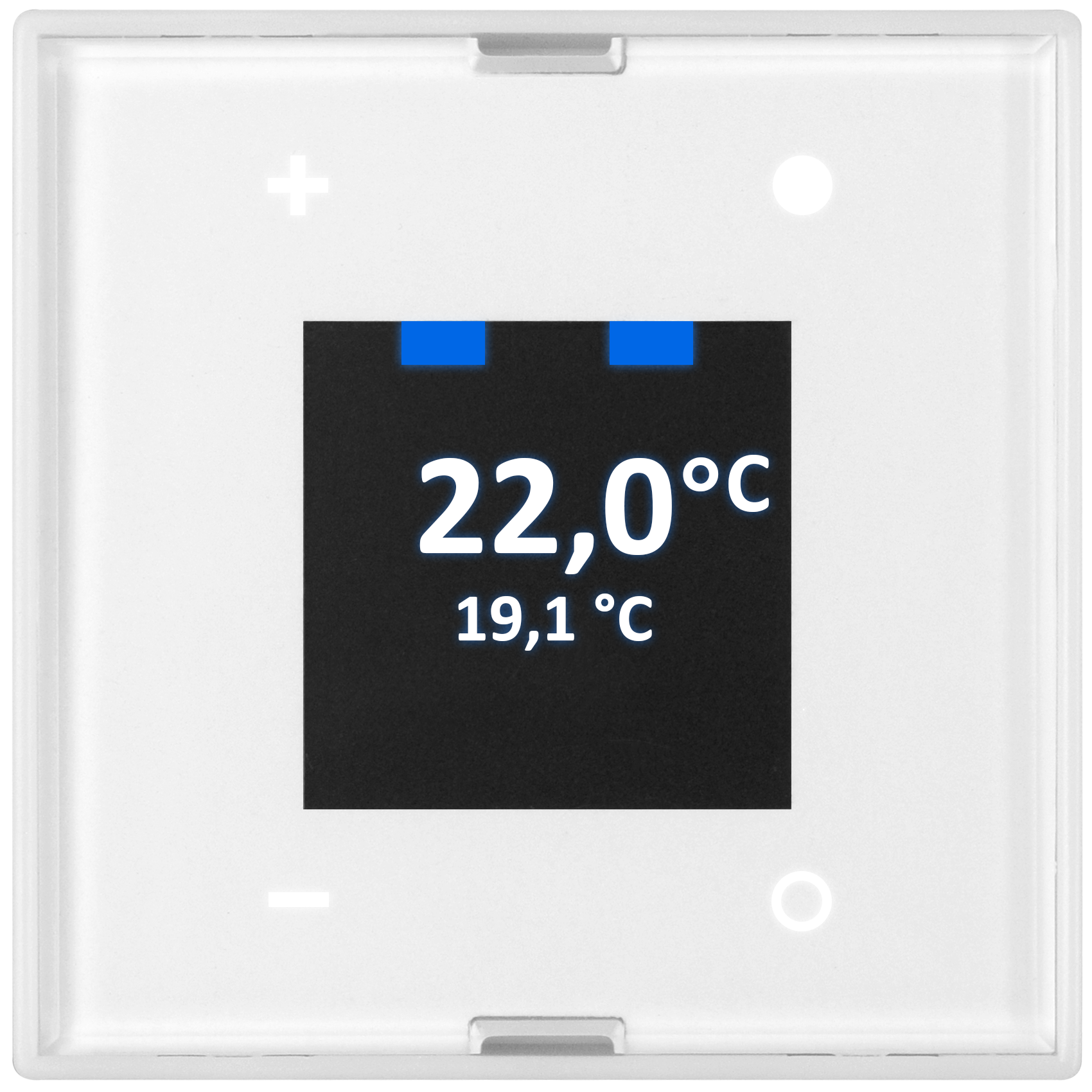

LCN-MD4W Issendorff KG

Modul czujnika/aktuatora do montazu podtynkowego Polaczony modul czujnika/aktuatora z dwoma elektronicznymi wyjsciami przekaznikowymi 230V, 300VA. Mozliwosc sciemniania w trybie fazowym lub jako przelacznik (przelacza w zerze napiecia). 8 wejsc przyciskowych moze indywidualnie sterowac 64 adresami docelowymi z 192 funkcjami. Zintegrowane wejscie pomiaru impulsów dla odbiorników zdalnego sterowania. Wbudowany program roboczy obejmuje nastepujace funkcje: wlaczanie i sciemnianie wyjsc, jasnosc i predkosc zmiany regulowane oddzielnie. W tym programy do sciemniania zarówek, rolet, bram itp. Ocena przez 5 progów (=10 polecen) z histereza. W tym 2 regulatory ciagle, które moga byc uzywane niezaleznie i dodatkowo do przetwarzania progów. Dwie wielkosci pomiarowe moga byc rejestrowane i regulowane niezaleznie od siebie. Dekodowanie telegramów odbiornika zdalnego sterowania IR lub transpondera. Ocena bezposrednia lub przez centralny komputer. Funkcje dla poziomów przycisków, kodowane przesylanie, róznicowanie nadajników. Dodatkowe funkcje: sterowanie z zaleznosciami, tworzenie powiazan, liczenie, obliczanie, tworzenie grup stalych i dynamicznych, generowanie automatycznych komunikatów o stanie (prawdziwe informacje zwrotne) do wizualizacji. Funkcje systemu LCN Komunikacja z maksymalnie 30000 modulami, maks. 250 modulów na poziomie magistrali. Protokól z unikaniem kolizji Dokumentacja i parametryzacja dostepna w pamieci modulu 100 pamieci scen swietlnych dostepnych na wyjscie Mozliwosci podlaczenia dla czujników dotykowych EIB/KNX (standard), interfejs DSI-Dali, przekazniki Ochrona przed przeciazeniem, wyjscia wylaczaja odbiorniki w przypadku nadmiernych obciazen Uwaga: Moduly UPP nie moga byc podlaczane bezposrednio do silników rolet lub zaluzji! Wylaczniki krancowe lub triaki w module moga ulec uszkodzeniu. W tym przypadku zaleca sie uzycie przekaznika izolacyjnego LCN-R2U. Filtr (LCN-FI1) jest obowiazkowy, gdy elektroniczne wyjscia LCN-UPP sa uzywane jako sciemniacze. Filtr zaklócen jest podlaczany miedzy modulem a odbiornikiem, tlumi zaklócenia wystepujace podczas sciemniania, zapewniajac tym samym zgodnosc z normami CE. Dane techniczne Zintegrowane zasilanie 230V ±15%, 0,4W, odporne na impulsy do 4kV. Obudowa do montazu podtynkowego, podlaczenie za pomoca pojedynczych przewodów o dlugosci okolo 20 cm 0,75 mm². Wymiary: 50 mm Ø x 20 mm. Klasa ochrony IP20

Modul uniwersalny do rolet/zaluzji do montazu podtynkowego Modul LCN-UMR to nowoczesny modul czujnikowo-aktora, zaprojektowany specjalnie do sterowania silnikami rolet i zaluzji. Posiada dwa przelaczane, wzajemnie blokujace wyjscia przekaznikowe o napieciu nominalnym 230V. Modul jest idealny do integracji w puszkach podtynkowych i umozliwia latwa instalacje i uruchomienie. Podlaczenie Napiecie zasilania: 230V AC ±15%, 50/60Hz (110V AC dostepne) Pobór mocy: <0,5W Podlaczenie sieciowe: 5 zyl z koncówka 0,75mm² Podlaczenie strony czujnika: T- i I-podlaczenie Wyjscia Typ: 2x przekazniki po 6A, wzajemnie blokujace Zywotnosc mechaniczna: 1.000.000 cykli przelaczania Moc przelaczania: zalecana maks. 800W Prad rozruchowy: max. 50A 8/10µs Montaz Temperatura pracy: -10°C do +40°C Wilgotnosc: max. 80% rel., nie skraplajaca sie Warunki otoczenia: Uzycie w stalej instalacji zgodnie z VDE632, VDE637 Klasa ochrony: IP20 przy montazu w puszce podtynkowej, tylko stala instalacja Wymiary (SxGxW): 50mm Ø x 22mm

Uniwersalny modul rolet/jaluzji do montazu podtynkowego Modul LCN-UMR24 to zaawansowany modul czujnika-aktora zaprojektowany do sterowania silnikami rolet i jaluzji przy napieciu zasilania 24V.

Modul czujnika do puszki podtynkowej Modul LCN-UPS to wszechstronny modul czujnika zaprojektowany do stosowania w puszkach podtynkowych z napieciem roboczym 230V. Umozliwia kontrole do 64 adresów docelowych i oferuje 192 funkcje, które mozna programowac indywidualnie. Przyklady zastosowania Kontrola oswietlenia i innych urzadzen elektrycznych w przestrzeniach mieszkalnych i komercyjnych. Integracja z istniejacymi systemami inteligentnego domu w celu automatyzacji procesów. Uzycie w polaczeniu z interfejsami DSI-Dali w celu rozszerzenia funkcjonalnosci. Modul oferuje 8 wejsc przyciskowych i zintegrowane wejscie pomiaru impulsów dla odbiorników zdalnego sterowania. Umozliwia ocene przez 5 progów z histereza i zawiera dwa regulatory ciagle, które mozna uzywac niezaleznie od przetwarzania progów. Dane techniczne Zintegrowane zasilanie: 230V ±15%, 0,4W, odporne na impulsy do 4kV Wymiary: 50mm Ø x 12mm Podlaczenie przez okolo 20 cm dlugie przewody pojedyncze 0,75mm² Komunikacja z maksymalnie 30000 modulami, max. 250 modulów na poziomie magistrali

Modul czujnika do puszki podtynkowej 24V~ Modul LCN-UPS24 do montazu podtynkowego to wysoce elastyczny modul czujnika, zaprojektowany specjalnie do integracji w suchych pomieszczeniach. Jest instalowany bezposrednio w puszkach podtynkowych/elektroniki za przyciskami, gniazdami lub w puszkach rozdzielczych. Modul oferuje wejscie czujnika (polaczenie T) do podlaczenia konwencjonalnych przycisków, przycisków LCN-GTx lub innych urzadzen peryferyjnych. Ponadto dostepne jest polaczenie I, które obsluguje szereg funkcji, w tym odbiorniki IR, przyciski GT i nadajniki/odbiorniki EnOcean. Obszary zastosowania Ekonomiczne polaczenie czujników LCN i czujników dotykowych KNX lub bezprzewodowych czujników dotykowych EnOcean. Regulacja pojedynczego pomieszczenia dla chlodzenia, ogrzewania i wentylacji. Kontrola dostepu z pilotem IR i transponderami. Wykorzystanie istniejacego okablowania niskonapieciowego. Automatyka z zegarami i powiazaniami. Systemy tableau z diodami LED stanu i hierarchicznymi powiazaniami uprawnien. Systemy alarmowe z wieloma strefami i zlozonymi warunkami. Powiazania miedzy branzami dla wysokiej funkcjonalnosci. Uwaga: Wszystkie funkcje moga byc uzywane niezaleznie i sa dostepne jednoczesnie. Wyposazenie sprzetowe Napiecie zasilania: 20-30 Volt~, 50/60 Hz Polaczenie T dla maksymalnie osmiu przycisków za pomoca konwerterów przycisków. Polaczenie I do obslugi LCN-RR, odbiorników pilota IR, czujników temperatury i innych urzadzen. Opis funkcji Cztery symulowane wyjscia z timerami do róznych funkcji. Wsparcie dla grup DALI przez LCN-DDR. Polaczenie dla osmiu konwencjonalnych przycisków z rozbudowana obróbka polecen. Funkcje tableau LCN z czterema stanami. Dekodowanie odbiornika pilota IR z rozszerzonymi funkcjami. Dodatkowe funkcje obejmuja pomiar wartosci, przetwarzanie wartosci analogowych, przetwarzanie danych transponderów i funkcje zamków kodowych. Modul zapewnia równiez mostkowanie przerw w zasilaniu do 20 sekund.

Modul czujnika/aktuatora do puszek podtynkowych z sciemniaczem fazowym Modul LCN-UPU to innowacyjny modul czujnika/aktuatora zaprojektowany do stosowania w puszkach podtynkowych. Umozliwia kontrole dwóch elektronicznych wyjsc z 230V, zarówno w trybie wlaczania, jak i sciemniania. Modul jest idealny do sterowania systemami oswietleniowymi i innymi urzadzeniami elektrycznymi w nowoczesnych budynkach. Przyklady zastosowania Sterowanie sciemnialnymi lampami LED i zarówkami. Automatyzacja rolet i bram. Integracja z systemami inteligentnego domu w celu indywidualnego dostosowania nastrojów oswietleniowych. Modul posiada 8 wejsc przyciskowych, które umozliwiaja indywidualne programowanie. Zintegrowane programy robocze umozliwiaja wlaczanie i sciemnianie wyjsc oraz oddzielne ustawienie jasnosci i predkosci zmiany. Dodatkowo mozna zapisac do 100 scen swietlnych na kazde wyjscie. Dane techniczne Zintegrowane zasilanie: 230V ±15%, 0,5W, odporne na impulsy do 4kV Wymiary: 50mm Ø x 22mm Podlaczenie przez okolo 20 cm dlugie przewody pojedyncze 0,75mm² Klasa ochrony: IP20 Komunikacja z maksymalnie 30000 modulami, maks. 250 modulów na poziomie magistrali

Modul czujnika do puszki podtynkowej, 24V~ LCN-UP24 to wysoko rozwiniety modul czujnika, zaprojektowany specjalnie do stosowania w puszkach podtynkowych. Przy napieciu roboczym 24V~ i mozliwosci sterowania do 64 adresami docelowymi z laczna liczba 192 funkcji, ten modul oferuje elastyczne rozwiazanie dla nowoczesnej automatyzacji budynków. Przyklady zastosowania Sterowanie systemami oswietleniowymi w przestrzeniach mieszkalnych i komercyjnych. Integracja w systemy inteligentnego domu do automatyzacji oswietlenia i innych urzadzen elektrycznych. Uzycie w polaczeniu z odbiornikami zdalnego sterowania dla wygodnej obslugi. Modul posiada 8 wejsc przyciskowych, które umozliwiaja indywidualne programowanie. Zintegrowane wejscie pomiaru impulsów pozwala na podlaczenie odbiorników zdalnego sterowania i czujników, co umozliwia kompleksowe sterowanie i monitorowanie urzadzen elektrycznych. Dane techniczne Napiecie robocze: 26V~ ±20%, 50Hz Wymiary: 50mm Ø x 22mm Podlaczenie przez okolo 20 cm dlugie przewody pojedyncze 0,75 mm² Komunikacja z maksymalnie 30000 modulami, maks. 250 modulów na poziomie magistrali Dokumentacja i parametryzacja przechowywana w pamieci modulu
