LCN-EPKU2 Issendorff KG

DOMIQ - Base D-BL-2A (32MB) DOMIQ Base D-BL-2A to najnowsza generacja modulu zarzadzajacego dla automatyki budynkowej. Z 32 MB pamieci oferuje zaawansowane funkcje i ulepszony interfejs uzytkownika. Umozliwia tworzenie zlozonych regul automatyzacji i scenariuszy, które reaguja na rózne warunki. Obszary zastosowania DOMIQ Base D-BL-2A nadaje sie do wymagajacych projektów automatyzacji w budynkach mieszkalnych i komercyjnych, które wymagaja duzej elastycznosci i zdolnosci adaptacyjnych. Dane techniczne Pamiec: 32 MB Integracja: system LCN Interfejs uzytkownika: intuicyjny i konfigurowalny Zaawansowane funkcje automatyzacji: Tak

LCN-PKU2 LCN-PKU2 to aktywny lacznik z USB-C do magistrali LCN. Laczy LCN-PRO+, LCN-GVS lub systemy innych firm z lokalna magistrala z duza predkoscia. Dzieki wbudowanemu procesorowi, nawet programy (niezdolne do pracy w czasie rzeczywistym) w systemach Windows lub Linux moga uzyskiwac dostep do magistrali bez zaklócen. Po stalym zainstalowaniu, LCN-PKU2 przechowuje nazwy grup. Umozliwia to dostep do calej dokumentacji budynku. Dodatkowo LCN-PKU2 rejestruje caly ruch magistrali bez komputera (konfigurowalne). Obszary zastosowania LCN-PKU2 sluzy w systemach LCN jako dostep systemowy dla laptopów i komputerów PC. Dzieki temu dostepowi parametryzacja systemu LCN jest realizowana przez instalatora. Jako polaczenie wizualizacji na komputerze PC. Przy uzyciu oprogramowania systemowego LCN-GVS odbywa sie bezposrednia i dwukierunkowa wymiana danych miedzy stanami i zmianami systemu LCN oraz bezposrednie polecenia sterujace z komputera wizualizacyjnego.

Modul sprzegajacy i wizualizacyjny do polaczenia z siecia LCN-VISU to polaczony modul wizualizacji i sprzegania sieciowego dla magistrali LCN. Komunikacja odbywa sie przez LAN z RJ45 lub WLAN. Sprzegacz zawiera usluge LCN-PCHK. Jest kompatybilny ze wszystkimi modulami magistrali LCN od wersji oprogramowania 0701... (styczen 1997). Obszary zastosowania Typowe obszary zastosowania LCN-VISU to: Zdalna konserwacja z LCN-PRO Wizualizacja z LCN-GVS Sprzeganie z protokolem PCK Wizualizacja z OpenHAB LCN-VISU sluzy jako dostep do sieci dla systemu LCN w systemach LCN. Dzieki temu dostepowi system LCN jest parametryzowany przez instalatora lub sprzegany z innymi systemami w róznych branzach. Kolejnym przypadkiem zastosowania jest polaczenie wizualizacji LCN z komputerem. Z oprogramowaniem systemowym LCN-GVS nastepuje bezposrednia i dwukierunkowa wymiana danych miedzy stanami systemu LCN a bezposrednimi poleceniami sterujacymi z komputera wizualizacyjnego. Nowa zintegrowana wizualizacja OpenHAB jest szybko konfigurowana; jest automatycznie generowana na podstawie etykiet i komentarzy w programowaniu PCN-Pro. Latwo równiez mozliwe jest polaczenie wszystkich urzadzen dostepnych dla standardu OpenHAB. Wyposazenie sprzetowe Interfejs RJ-45 Interfejs WLAN Polaczenie z magistrala LCN Optyczny wskaznik stanu stanu roboczego Uwaga: Nie ma mozliwosci uzyskania dostepu do LCN-VISU z dwoma LCN-PRO tej samej licencji. Opis funkcji LCN-VISU obsluguje dwa jednoczesne polaczenia PCHK z magistrala LCN, co pozwala LCN-GVS i LCN-PRO na jednoczesny dostep do magistrali. Monitor PCHK w systemie Windows sluzy opcjonalnie do dalszej konfiguracji i monitorowania LCN-VISU. Aby uzyskac trzecie polaczenie z magistrala LCN, nalezy wprowadzic pelna wersje licencji LCN-PCHK za posrednictwem monitora PCHK. Kazde dodatkowe polaczenie wymaga licencji aktualizacyjnej. Sprzeganie LCN-PCKAby przeniesc dane aplikacji zewnetrznej na magistrale LCN za pomoca LCN-PCK, potrzebne jest to oprogramowanie. Buforuje ono przychodzace i wychodzace polecenia i wiadomosci, sprawdza je i tlumaczy. Siec TCP/IP jest uzywana jako lacze komunikacyjne. Ten protokól dziala z prostymi ciagami znaków ASCII. Przyklad: M000111A1100010 oznacza modul 111 w segmencie 000, wyjscie 1 przy 100 z rampa 10. Informacje zwrotne, takie jak status lub wartosci pomiarowe, sa równiez zwracane w podobny sposób, prosto i logicznie. Tego rodzaju komunikacja jest szybka i latwa do wdrozenia w aplikacjach zewnetrznych. Data/Czas Przy istniejacym polaczeniu internetowym LCN-VISU regularnie resetuje czas. Dzieki temu wszystkie moduly LCN maja aktualny czas, który mozna wyswietlic na LCN-GT4D/-GT10D. Funkcje te mozna skonfigurowac za posrednictwem interfejsu internetowego VISU. Dane techniczne Polaczenie Napiecie zasilania: 85V - 265V, 50/60 Hz Pobór mocy: 2 W Klemy zasilajace: beznarzedziowe, sztywne max. 2,5 mm² lub gietkie z koncówka max. 1,5 mm², maksymalny prad przez przewodzenie 16 A Polaczenie z siecia LAN: RJ45 WLAN: 802.11b/g/n, szyfrowane WPA2 Instalacja Temperatura pracy: -10 do 40 °C Wilgotnosc: Max. 80% rel., bez kondensacji Warunki srodowiskowe: Uzycie w stalej instalacji zgodnie z VDE 632, VDE 637 Klasa ochrony: IP20 LCN-VISU galwanicznie izoluje magistrale LCN od gniazda RJ45 do 4kV. Zakres dostawy: LCN-Visu

Issendorff LCN-VisuMod LCN-VisuMod to modul sprzezenia sieciowego z interfejsem ModBus-IP. Oprócz funkcji LCN-VISU, LCN-VisuMod oferuje interfejs do ModBus. Umozliwia to latwa integracje urzadzen ModBus, które obsluguja protokól ModBus, w systemie LCN. Obszary zastosowania Sprzezenie IP z urzadzeniami ModBus Sprzezenie RTU z urzadzeniami ModBus (wymagany adapter) Sprzezenie z LCN-GVS Modul sprzezenia LAN/WLAN Zintegrowana wizualizacja (Zdalne) utrzymanie LCN-PRO Dane techniczne LCN-VISU (S x G x W): 37 x 92 x 66,5 mm 61,5 mm nad szyna DIN Wymagania dotyczace miejsca: 2 TE Montaz: REG na szynie DIN 35 mm (DIN 50022) Numer artykulu producenta: 30366

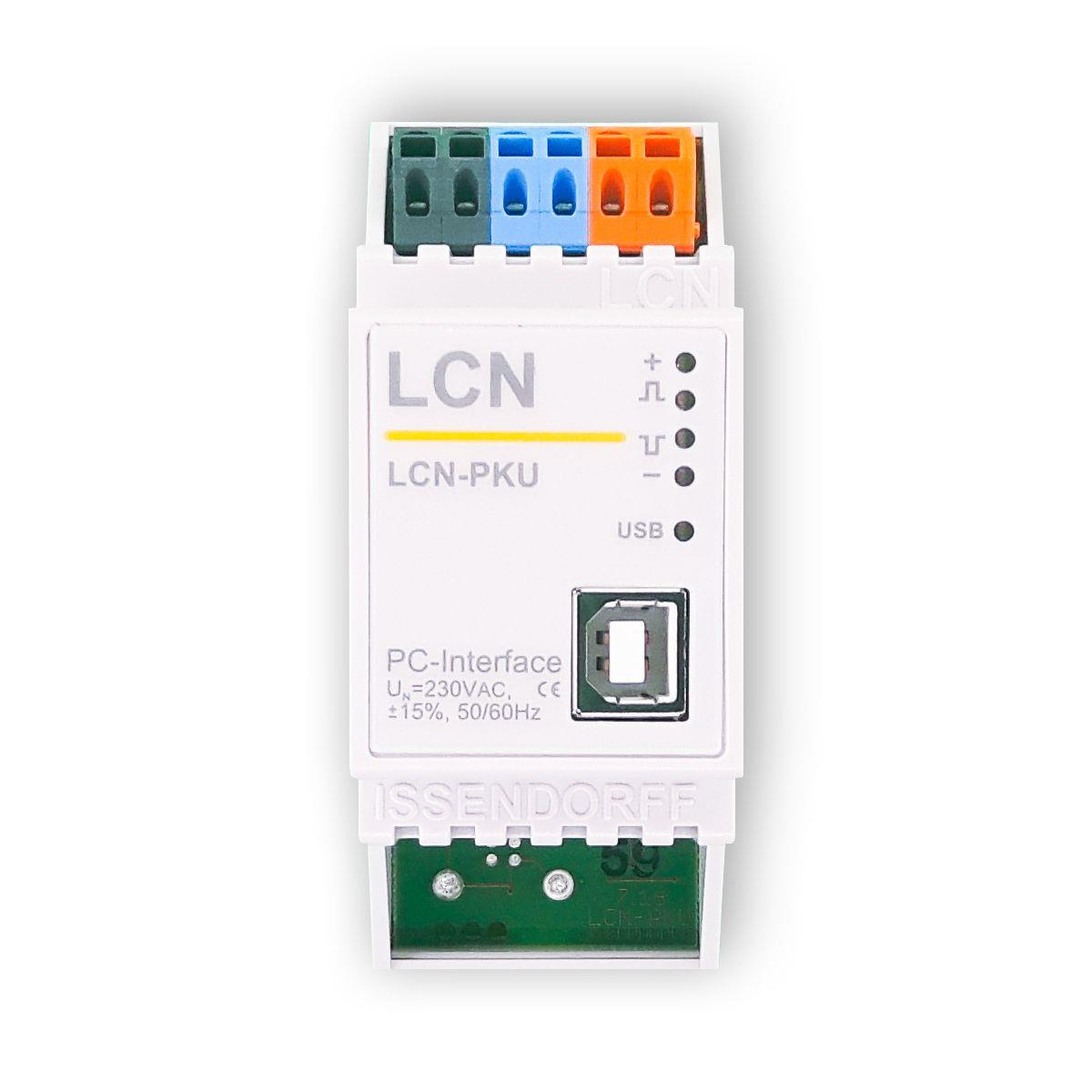

Modul sprzegajacy do podlaczenia komputera PC lub notebooka LCN-PKU to innowacyjny modul sprzegajacy, który umozliwia bezposrednie polaczenie miedzy komputerem PC lub notebookiem a systemem magistrali LCN. Latwo laczy sie przez interfejs USB i zapewnia galwaniczna izolacje od magistrali do 2500V, co zapewnia dodatkowe bezpieczenstwo. Modul jest wyposazony w 4 kontrolne diody LED, które wskazuja status sieci LCN i umozliwiaja latwe monitorowanie pracy. Jest idealny do uzycia z oprogramowaniem konfiguracyjnym LCN-PRO lub oprogramowaniem wizualizacyjnym LCN-GVS. Obszary zastosowania Modul LCN-PKU jest uzywany w: Instalacjach inteligentnych domów do programowania i monitorowania urzadzen. Aplikacjach profesjonalnych, gdzie wymagane jest niezawodne polaczenie miedzy komputerem a systemem magistrali LCN. Szkoleniach i demonstracjach, gdzie potrzebne jest latwe polaczenie z systemami LCN. Dane techniczne Zintegrowane zasilanie: 230V ±15%, 0.4W, odporne na impulsy do 4kV Wymiary: 34.5mm x 92mm x 66mm (S x D x W) Montaz na szynie DIN 35mm, 2 TE Klasa ochrony: IP20
