Bus-Module - Reiheneinbau
Kurzbeschreibung LCN-Module zum Reiheneinbau (Issendorff KG):
Die LCN-Module zum Reiheneinbau der Issendorff KG sind leistungsfähige Automationsmodule für die professionelle Gebäudeautomation in Verteilungen und Schaltschränken. Sie werden platzsparend auf der Hutschiene montiert und lassen sich direkt in das LCN-Bus-System integrieren. Die Module ermöglichen das Schalten, Dimmen, Messen und Steuern von Beleuchtung, Beschattung, Heizung und weiteren Gewerken. Dank der dezentralen Struktur arbeitet jedes Modul eigenständig und erhöht so die Ausfallsicherheit des Systems. Die hohe Flexibilität erlaubt eine einfache Erweiterung und Anpassung an individuelle Projektanforderungen. LCN-Reiheneinbaumodule stehen für langlebige Qualität, zuverlässigen Betrieb und eine präzise Steuerung in Wohn- und Zweckgebäuden.
LCN-SHS Issendorff KG
Modulo sensore per guida DIN (standard) Il modulo LCN-SHS di Issendorff KG è un modulo sensore all'avanguardia progettato specificamente per il montaggio su guide DIN. Con i suoi 8 ingressi a pulsante, consente il controllo individuale di fino a 64 indirizzi di destinazione e offre 192 funzioni diverse. Questo modulo è ideale per l'integrazione in moderni sistemi di automazione degli edifici e consente un adattamento flessibile alle esigenze specifiche degli utenti. Esempi di applicazione Controllo dei sistemi di illuminazione in spazi residenziali e commerciali Integrazione di sensori per il monitoraggio di temperatura, luce e movimento Controllo remoto dei dispositivi tramite ingressi di misurazione a impulsi Automazione dei processi tramite programmazione di timer e messaggi di stato Dati tecnici Alimentazione integrata: 230V ±15%, 0.4W, resistente agli impulsi fino a 4kV Dimensioni: 38mm x 92mm x 66mm (L x P x A) Montaggio su guida DIN: 35mm, 2 TE Classe di protezione: IP20

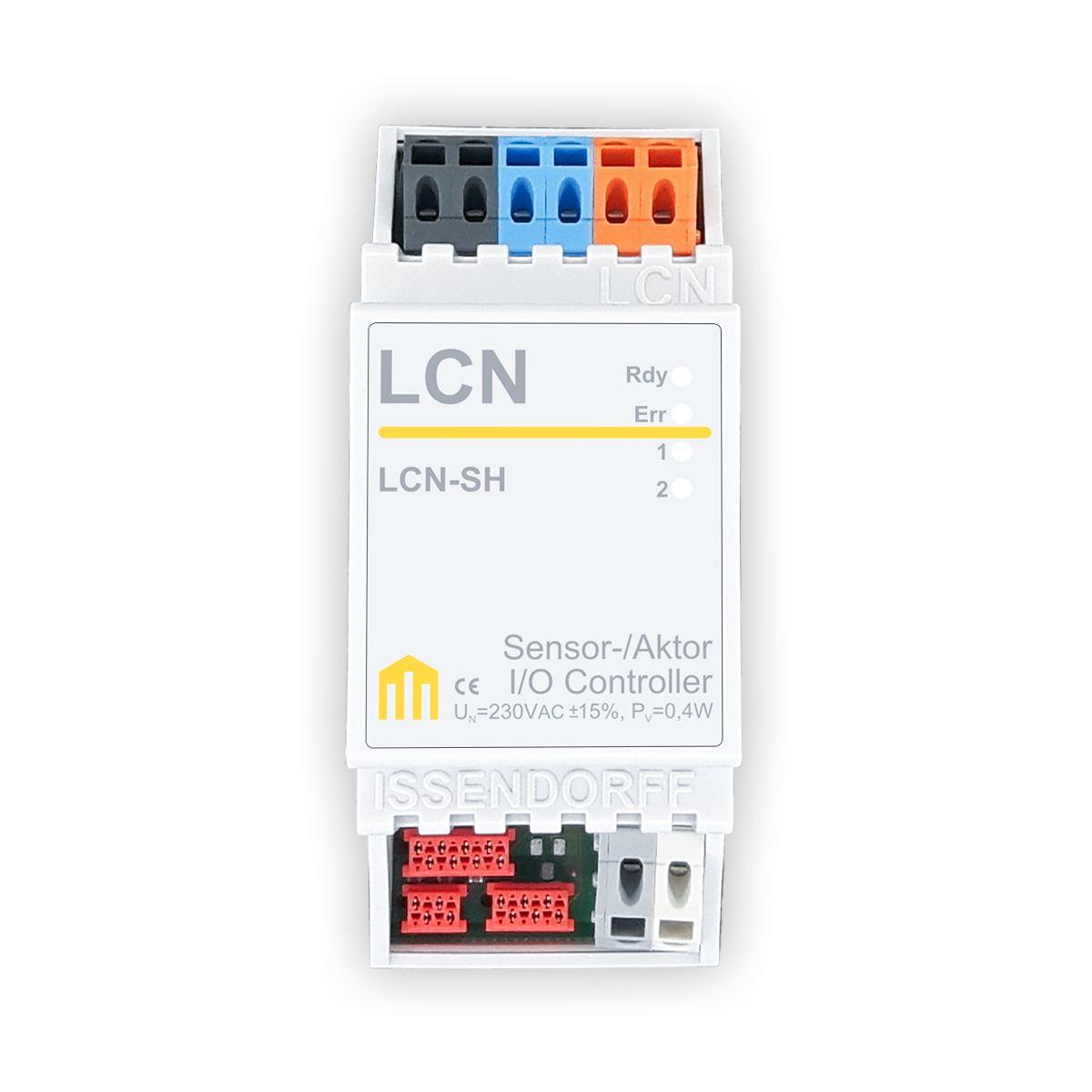

LCN-SH Issendorff KG
Modulo sensore/attuatore per guida DIN (standard) Il modulo LCN-SH è un modulo sensore/attuatore versatile progettato per il montaggio su guide DIN. Offre due uscite di commutazione elettroniche con una tensione nominale di 230V e un carico massimo di 300VA. Queste uscite possono essere configurate sia come dimmerabili in fase di taglio che come interruttori, consentendo un utilizzo flessibile. Aree di applicazione Ideale per il controllo dei sistemi di illuminazione in spazi residenziali e commerciali. Adatto per il controllo di tapparelle e persiane. Perfetto per l'integrazione in sistemi di automazione complessi. Il modulo è dotato di un robusto involucro e ha 8 ingressi per pulsanti che possono controllare fino a 64 indirizzi di destinazione con un totale di 192 funzioni. Un ingresso di misurazione a impulsi integrato consente il collegamento di ricevitori di telecomando e sensori. Il programma operativo integrato include funzioni per l'accensione e lo spegnimento delle uscite, con luminosità e velocità di cambiamento regolabili separatamente. Inoltre, sono integrati programmi per la regolazione delle lampadine, la regolazione delle lamelle e il controllo delle tapparelle. Funzioni del bus di sistema LCN Comunicazione con un massimo di 30.000 moduli, massimo 250 moduli per livello di bus. Memoria per un massimo di 100 scene luminose per uscita. Documentazione e parametrizzazione sono memorizzate nella memoria del modulo. Protezione da sovraccarico: le uscite disattivano i consumatori in caso di carichi eccessivi. Dati tecnici Alimentatore integrato: 230V ±15%, 0,4W, resistente agli impulsi fino a 4kV. Dimensioni: 38mm x 92mm x 66mm (L x P x A). Installazione: montaggio su guida DIN (35mm, 4 TE). Grado di protezione: IP20.
LCN-SR6 Issendorff KG

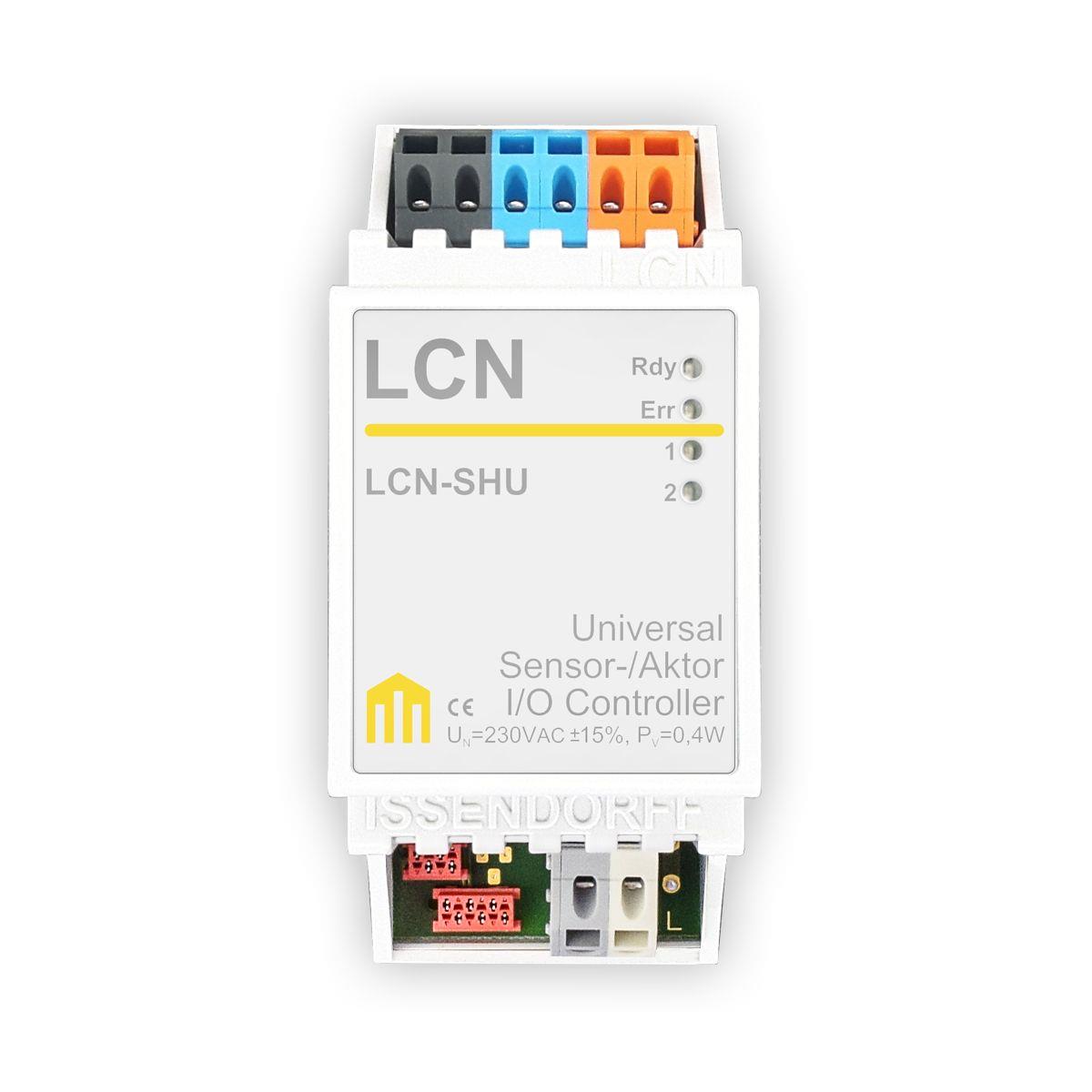

LCN-SHU Issendorff KG
Modulo universale di commutazione e dimmer per guida DIN 2 TE Il modulo LCN-SHU è un modulo sensore/attuatori flessibile progettato specificamente per il montaggio su guida DIN. Offre due uscite elettroniche commutabili e dimmerabili per 230V, che possono essere utilizzate come interruttori a taglio di fase o interruttori a tensione zero. Inoltre, sono disponibili nel software altre due uscite, ma non sono accessibili esternamente. Questo modulo è ideale per l'uso in ambienti asciutti e consente una facile integrazione nei sistemi esistenti. Esempi di applicazione Controllo dei sistemi di illuminazione in spazi residenziali e commerciali Integrazione di sensori per l'adattamento automatico delle condizioni di illuminazione Utilizzo come dimmer per lampade LED e alogene Creazione di programmi per il controllo dell'illuminazione Dati tecnici Tensione di alimentazione: 230VAC ±15% 50Hz/60Hz (110VAC opzionale) Consumo energetico: 0,4W Potenza di commutazione: 300VA ciascuna (cosj=1) Dimensioni (LxPxA): 38mm (2TE) x 92mm x 66,5mm Installazione: su guida DIN da 35mm (DIN50022) Grado di protezione: IP20, max. 80% umidità, non condensante

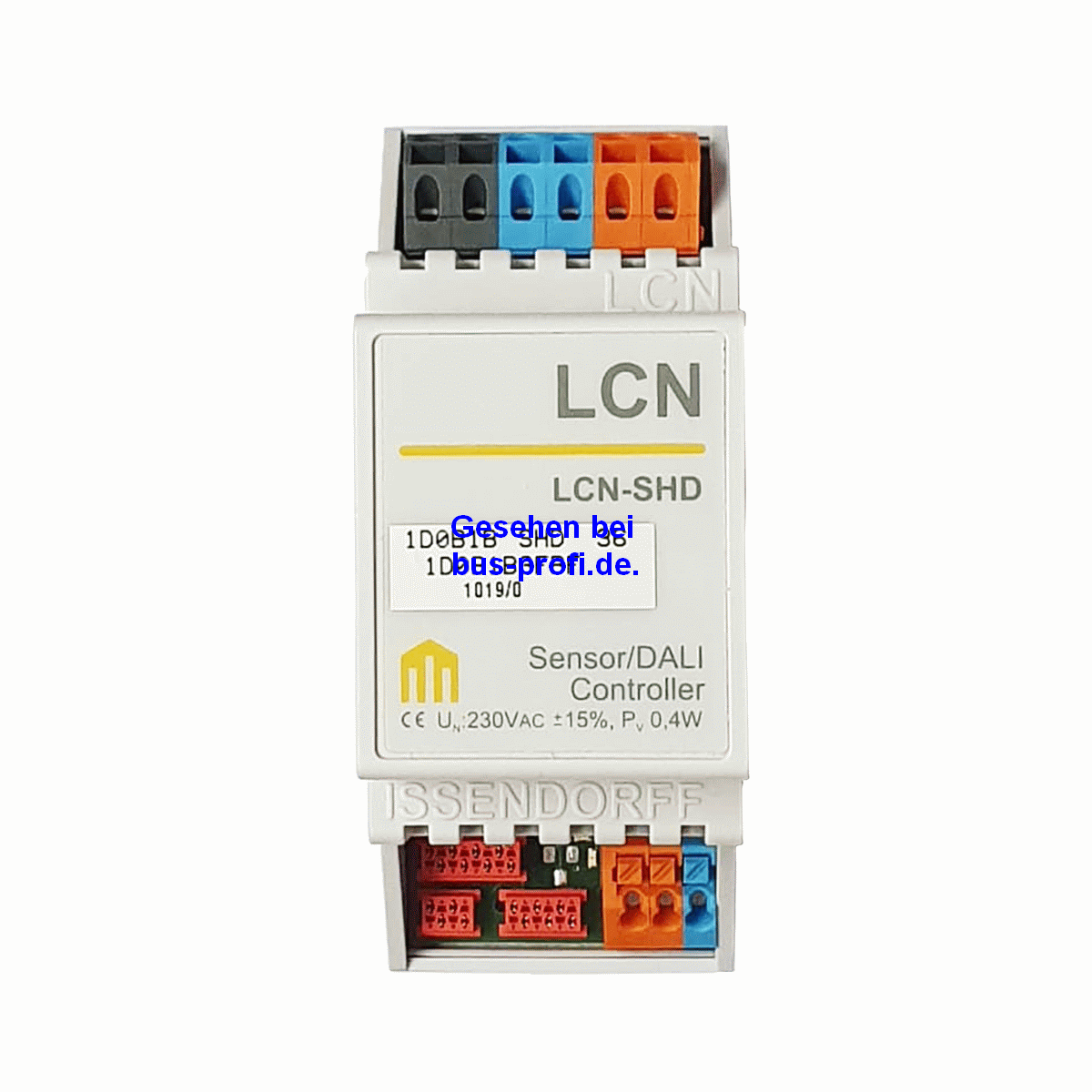

LCN-SHD Issendorff KG
Modulo di controllo Dali e stanza / modulo sensore per guida DIN 2 TE Il modulo LCN-SHD è un versatile controllore DALI e stanza che può controllare fino a 40 ballast DALI in soli due TE di larghezza. Consente il raggruppamento di dispositivi DALI in quattro gruppi DALI e fornisce comandi individuali aggiuntivi per ulteriori ballast. Questo modulo è particolarmente adatto per il controllo DALI in singole stanze senza richiedere una configurazione DALI completa. Esempi di applicazione Controllo di stanze illuminate da DALI in uffici o aree residenziali Integrazione di sensori LCN per l'adattamento automatico dell'illuminazione Creazione di scene luminose per diversi scenari di utilizzo Regolazione flessibile delle condizioni di illuminazione tramite ampie funzioni di dimmer e rampa Dati tecnici Modalità di funzionamento 0-10 Volt: corrente di carico massima 40 mA per uscita Massimo 60 ballast per uscita Corrente di sorgente: max. 0,5 mA/uscita Modalità di funzionamento DALI DT0, DT6, DT8: Tunable White Massimo 40 dispositivi con LCN-NDH Massimo 24 dispositivi in modalità LCN (basso livello) Massimo 9 dispositivi in modalità standard (alto livello)

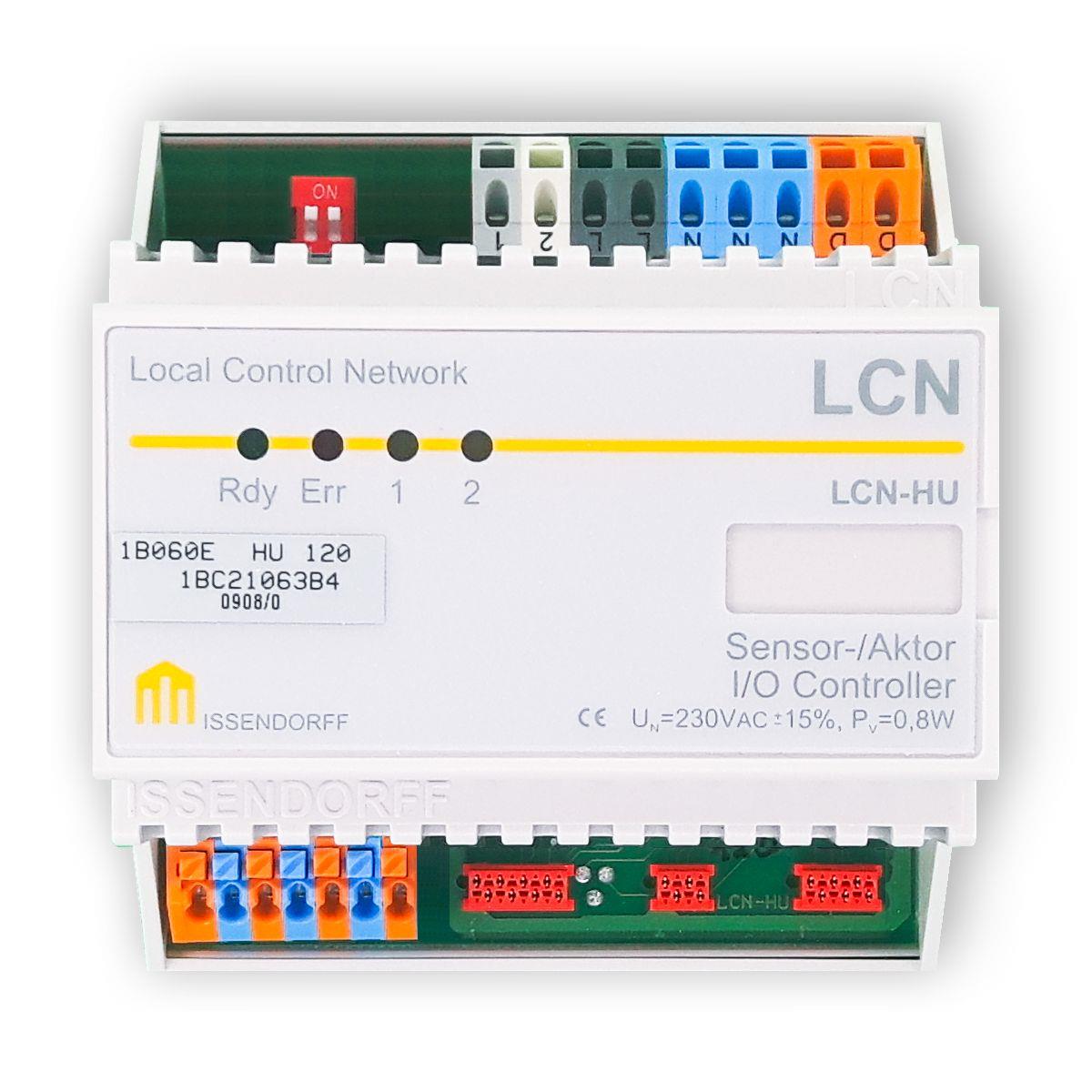

LCN-HU Issendorff KG
Modulo sensore/attuatore per guida DIN (universale) Il modulo LCN-HU di Issendorff KG è un modulo sensore/attuatore all'avanguardia progettato specificamente per il montaggio su guide DIN. Combina le funzioni di un sensore e di un attuatore in un dispositivo compatto, offrendo una soluzione flessibile per l'automazione degli edifici. Esempi di applicazione Questo modulo è particolarmente adatto per il controllo dei sistemi di illuminazione, delle tende e di altri dispositivi elettrici in edifici residenziali e commerciali moderni. Grazie alle sue versatili opzioni di connessione, può essere utilizzato in vari scenari di automazione, come nelle case intelligenti, negli uffici o nelle applicazioni industriali. Dati tecnici Alimentazione integrata: 230V ±15%, 0.4W, resistente agli impulsi fino a 4kV Dimensioni: 85,5mm x 92mm x 66mm (L x P x A) Montaggio su guida DIN da 35 mm: 5 TE Classe di protezione: IP20 Carico massimo: 500VA Uscite dimmerabili: taglio di fase Opzioni di connessione: 0..10V, DSI, DALI Numero massimo di indirizzi di destinazione: 64 Numero massimo di funzioni: 192 Filtraggio delle interferenze radio integrate Rilevamento automatico dei fusibili Ingresso di misurazione a impulsi per ricevitori di controllo remoto e sensori Supporto per un massimo di 8 relè e 8 ingressi binari Il modulo LCN-HU è quindi la soluzione ideale per i moderni sistemi di automazione degli edifici e offre grande flessibilità e numerose funzioni per il controllo e il monitoraggio degli impianti elettrici.
LCN-SR6G Issendorff KG
